产品概述：
Q941TC电动耐磨陶瓷球阀与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高（洛氏硬度 HRC90），仅次于金刚石。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。主要应用于电力、石油、化工、冶金、采矿、污水处理等工业领域，尤其是面对高磨损、强腐蚀、高温、高压等恶劣工况。

产品性能
Q941TC电动耐磨陶瓷球阀适用于高硬度的颗粒介质，或有软颗粒但又有腐蚀性的介质管道上作启闭之用。公称压力1.6MPa，适应温度≤200℃。与介质接触的部会均为结构陶瓷材料，其化学稳定性及硬度极高(洛氏硬度HRC88)，仅次于金刚石。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。球体采用先进研磨设备及工艺制造，球园度精度高，表画质量好，与阀座对研后，利用Zr02陶瓷的自润滑性，可取得很好的密封性能。陶瓷良好的耐磨性，让本阀经久耐用，可靠性极高，使用寿命长，是钛合金阀和蒙乃尔阀的2—4倍。

结构优点：
电动陶瓷球阀球体采用先进研磨设备及工艺制造，球圆度精度高、表面质量好、与阀座对研后，利用结构陶瓷的自滑润性，具有很好的密封性能。彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。阀座、球体具有良好的耐磨性、使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。本阀为三片式结构,可按照GB、JIS、API等标准数据制造。

主要特点：
1、所有与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高（洛氏硬度HRC90），仅次于金刚石。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。
2、球体采用先进研磨设备及工艺制造，球圆度精度高,表面质量好，与阀座对研后,利用Zr02陶瓷的自滑润，彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。
3、陶瓷良好的耐磨性，让本阀经久耐用,可靠性极高.使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。
4、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的绝对优势。

零件材料：

序号	名称	材料	序号	名称	材料
1	阀体	WCB	7	阀杆	2Cr13
2	中阀体	WCB	8	填料	石墨
3	法兰座	结构陶瓷	9	填料压盖	WCB
4	阀座	结构陶瓷	10	支架	Q235
5	球体	结构陶瓷	11	电动装置	成品件
6	中套	结构陶瓷	12

连接尺寸：

DN	PN(Mpa)	L	D	D1	D2	C	H	n-d
15	1.6	130	95	65	45	14	180	4-Φ14
20		140	105	75	55	16	190	4-Φ14
25		150	115	85	65	16	220	4-Φ14
32		165	135	100	75	18	235	4-Φ18
40		180	145	110	85	18	255	4-Φ18
50		203	160	125	100	20	270	4-Φ18
65		220	180	145	120	20	310	4-Φ18
80		250	195	160	135	20	370	8-Φ18
100		280	215	180	155	22	430	8-Φ18
125		320	245	210	185	22	510	8-Φ18
150		394	280	240	210	24	590	8-Φ23
200		457	335	295	265	24	750	8-Φ23
250		533	405	355	320	26	850	12-Φ23
300		610	460	410	375	30	920	12-Φ25

结构图：

产品展示

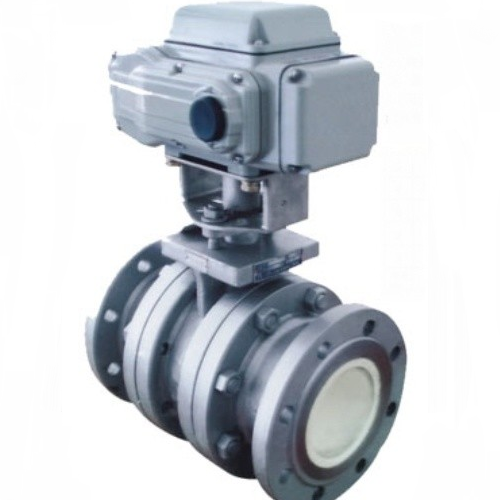

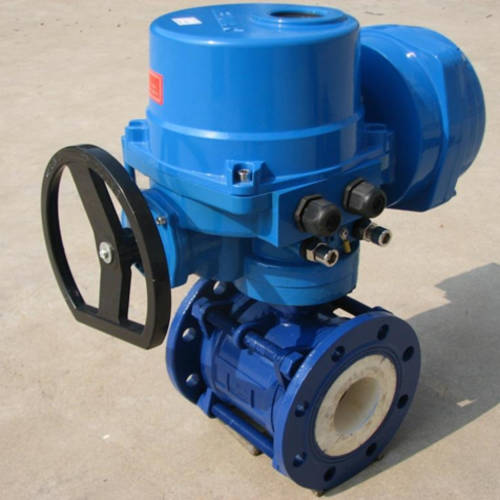

Q941TC电动耐磨陶瓷球阀
