产品简介:
工程陶瓷排渣浆液阀是专门针对固液两相流工矿介质管道设计制造的,具备关断或关断+节流的双重使用功能,与常规浆液阀相比,更具针对性,更耐压;陶瓷排渣浆液阀采用双面密封、达到双面耐磨的效果,阀门内腔冲刷过流处衬有陶瓷片,与常规排渣浆液阀相比,更耐磨,耐腐蚀,耐冲击,使用寿命长;阀座陶瓷密封环内径处具有保护唇结构,可有效防止阀门在即将关闭时硬物从内径处剪裂陶瓷密封环。强制密封的楔式排渣闸阀,可实现进口强制双向密封,在介质颗粒径不大于50mm强冲刷条件下,可实现长寿命。流阻小、开启力小。
产品性能

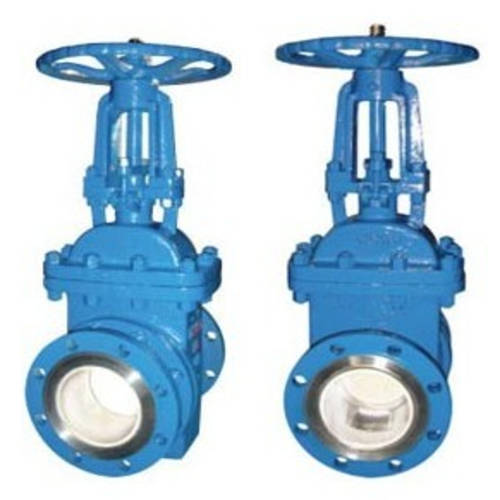

PZ41TC耐磨手动陶瓷排渣阀又叫陶瓷浆液阀,陶瓷排渣闸阀,是陶瓷闸阀的一种。它的阀体采用碳钢(WCB)材质,内衬采用工程陶瓷。主要适用于矿料矿浆和灰渣浆液等介质。驱动方式多样化,有电动,手动和伞齿轮传动。连接方式一般采用对夹式连接。按照不同工况,设计成高压结构,高压力可达4.0Mpa。PZ41TC耐磨陶瓷排渣阀适用于公称压力PN1.6~6.4MPa,工作温度0~350℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中灰水混合物,渣水混合物。其他排渣阀:电动排渣阀,高温排渣阀、铸钢排渣阀,耐磨排渣阀,陶瓷排渣阀。
结构特点
1、闸板、阀座、密封面材料采用结构陶瓷制造,耐磨损、耐腐蚀、抗高温蠕变和热震性,可实现长寿命免维护,采用手动、气动和电动等传动方式
2、启闭件采用半密封副强制密封,性能优良
3、密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠;
4、阀体出口流道结型合理,不存渣,启闭灵活,不卡阻;
5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性;
6、中大口径设置滚动轴承,启闭轻松。
7、出口部位采用流线型设计,可以有效防止积渣,启闭灵活,密封性能好
8、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接;
采用标准:
设计标准 | 结构长度 | 压力-温度 | 连接法兰 | 试验和检验 | 产品标识 |
GB/12234 GB/3595 |
GB/12221 | GB/9131 JB/T74 HG/20604 |
JB/T74-90 GB/9113 HG/20592-20635 |
JB/T9092-1999 GB/13927 |
JB/T7928 GB/T12220 |
主要零部件材料:
阀体 | 阀盖 | 支架 | 阀板 | 阀杆 | 阀座 | 密封环 | 填料 | 阀杆螺母 | 适用介质 | 适用温度 |
WCB | WCB | WCB | WCB+耐磨合金WCB+陶瓷 | 2Cr13 | WCB+耐磨合金WCB+陶瓷 | 增强柔性石墨 | ZCuAI10Fe3 | 煤、灰渣、泥浆 | 350 |
主要外形尺寸(mm)PN1.6-2.5MPa
DN | L | D | D1 | D2 | b | z×d | f | H | H1 |
50 | 250 | 165 | 102 | 99 | 20 | 4×18 | 3 | 420 | 335 |
80 | 280 | 200 | 133 | 132 | 22 | 8×18 | 3 | 615 | 510 |
100 | 300 | 220 | 180 | 158 | 24 | 8×18 | 3 | 805 | 685 |
150 | 350 | 285 | 240 | 212 | 28 | 8×22 | 3 | 952 | 790 |
200 | 400 | 340 | 295 | 268 | 30 | 12×22 | 3 | 1085 | 885 |
250 | 450 | 405 | 355 | 320 | 32 | 12×26 | 3 | 1235 | 1015 |
300 | 500 | 460 | 410 | 370 | 34 | 12×26 | 4 | 1450 | 1190 |
350 | 550 | 520 | 470 | 430 | 38 | 16×26 | 4 | 1640 | 1350 |
400 | 600 | 580 | 525 | 482 | 40 | 16×30 | 4 | 1798 | 1460 |
450 | 650 | 640 | 585 | 532 | 44 | 21×30 | 4 | 1980 | 1620 |
500 | 700 | 715 | 650 | 585 | 46 | 20×33 | 4 | 2190 | 1800 |

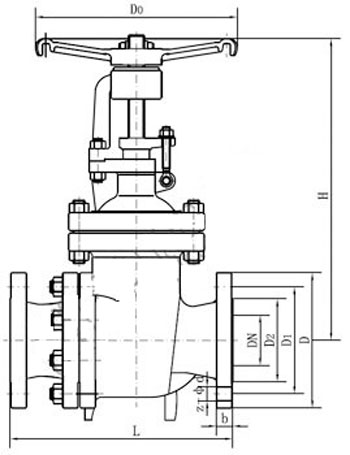

结构图:
