简介:
PZ73TC陶瓷刀闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,靠可以切割纤维材料的刀刃形闸板来切断介质。陶瓷刀闸阀阀体实际上不存在腔室,闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形陶瓷密封阀座实现双向密封。采用超短结构长度,节省材料,减轻管路系统整体重量;占用有效空间小,能有效支持管道的强度,减少管道振动,适合在不同排布管道上任意角度安装。专门针对固液两相流工况介质管道设计的,设计有以抗节流冲刷为目的的结构形式,以满足该类介质管道的关断或关断+节流的双重使用功能。阀门轻便、便于安装、适应性强!采用超短结构长度,节省材料,减轻管路系统整体重量;占用有效空间小,能有效支持管道的强度,减少管道振动,适合在不同排布管道上任意角度安装。
性能特点:
PZ73TC陶瓷刀闸阀密封部件和易损过流部件采用增韧型工程陶瓷材料制作;能承受高速流体中颗粒介质的磨损、冲蚀,阀门使用寿命长;性价比较普通阀门提高10倍。阀座采用保护唇技术:阀座陶瓷密封环内径处具有保护唇()结构,可有效防止阀门在即将关闭时硬物从内径处剪裂陶瓷密封环。特殊结构设计,专门针对固液两相流工况介质管道设计的,设计有以抗节流冲刷为目的的结构形式,以满足该类介质管道的关断或关断+节流的双重使用功能。具备电动、手动、电液动、手液动多种驱动方式,对于电动、电液动驱动阀门可以有效实现远程控制及开度指示,阀门若节流或调节使用开度远程调整误差可控制在1.0mm之内,运行时自锁性能良好。
PZ应用范围:
1.采矿、钢铁工业——用于煤炭、滤渣浆等;
2.净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水;
3.造纸工业——用于任何浓度纸浆、料水混合物;
4.电站除灰——用于灰渣浆液。
安装要点:
1.陶瓷刀闸阀安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着
2.各连接部位螺栓,要求均匀拧紧
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4. 用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.陶瓷刀闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。正轩阀门 PZ73TC陶瓷刀闸阀 手动陶瓷刀闸阀 耐磨陶瓷刀型闸阀
技术参数:
公称通径:DN50-400mm
公称压力:1.0MPa
适用温度: ≤100℃
适用介质: 浆液、污水、粉渣、粉体
驱动方式: 手动、气动、液动、电动
阀门特点: 对夹、全通道、中口上密封
使用范围:洗煤、冶金、化工、电站排渣、污水、除尘、排灰制糖、造纸。

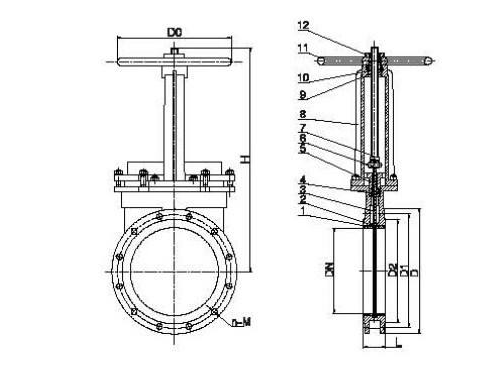

结构图:
