产品简介

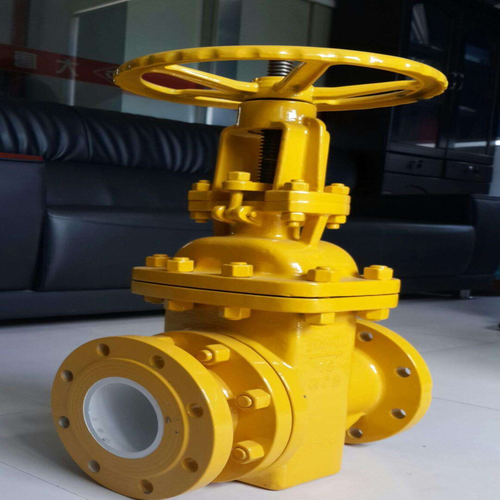

PZ41TC耐磨陶瓷排渣阀又叫陶瓷浆液阀,陶瓷排渣闸阀,是陶瓷闸阀的一种。它的阀体采用碳钢(WCB)材质,内衬采用工程陶瓷。主要适用于矿料矿浆和灰渣浆液等介质。驱动方式多样化,有电动,手动和伞齿轮传动。连接方式一般采用对夹式连接。按照不同工况,设计成高压结构,高压力可达4.0Mpa。耐磨陶瓷排渣阀适用于公称压力PN1.6~6.4MPa,工作温度0~350℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中灰水混合物,渣水混合物。其他排渣阀:电动排渣阀,高温排渣阀、铸钢排渣阀,耐磨排渣阀,陶瓷排渣阀。
产品性能:
PZ41TC耐磨陶瓷排渣阀是专门针对固液两相流工矿介质管道设计制造的,具备关断或关断+节流的双重使用功能,与常规浆液阀相比,更具针对性,更耐压;陶瓷排渣浆液阀采用双面密封、达到双面耐磨的效果,阀门内腔冲刷过流处衬有陶瓷片,与常规排渣浆液阀相比,更耐磨,耐腐蚀,耐冲击,使用寿命长;阀座陶瓷密封环内径处具有保护唇结构,可有效防止阀门在即将关闭时硬物从内径处剪裂陶瓷密封环。强制密封的楔式排渣闸阀,可实现进口强制双向密封,在介质颗粒径不大于50mm强冲刷条件下,可实现长寿命。流阻小、开启力小。
结构特点:
1、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接;
2、启闭件采用半密封副强制密封,性能优良
3、密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠;
4、阀体出口流道结型合理,不存渣,启闭灵活,不卡阻;
5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性;
6、中大口径设置滚动轴承,启闭轻松。
7、、出口部位采用流线型设计,可以有效防止积渣,启闭灵活,密封性能好
8、闸板、阀座、密封面材料采用结构陶瓷制造,耐磨损、耐腐蚀、抗高温蠕变和热震性,可实现长寿命免维护,采用手动、气动和电动等传动方式
主要零部件材料:
阀体 | 阀盖 | 支架 | 阀板 | 阀杆 | 阀座 | 密封环 | 填料 | 阀杆螺母 | 适用介质 | 适用温度 |
WCB | WCB | WCB | WCB+耐磨合金WCB+陶瓷 | 2Cr13 | WCB+耐磨合金WCB+陶瓷 | 增强柔性石墨 | ZCuAI10Fe3 | 煤、灰渣、泥浆 | 350 |
采用标准:
设计标准 | 结构长度 | 压力-温度 | 连接法兰 | 试验和检验 | 产品标识 |
GB/12234 GB/3595 |
GB/12221 | GB/9131 JB/T74 HG/20604 |
JB/T74-90 GB/9113 HG/20592-20635 |
JB/T9092-1999 GB/13927 |
JB/T7928 GB/T12220 |
型号说明:
配管法兰 | 公称压力 | 法兰密封面 | 型号 | |
GB/9113 HG/20592-20635 JB/T74 |
1.6 | 凸面 | PZ41H-16C | PZ41TC-16C |
2.5 | PZ41H-25C | PZ41TC-25C | ||
4.0 | 凹凸面 | PZ41H-40C | PZ41TC-40C | |
6.4 | PZ41H-64C | PZ42TC-64C | ||
锥齿轮传动排渣阀 | 在型号“Z”后插入“5”,示例PZ541H-16C | |||
电动排渣阀 | 在型号“Z”后插入“9”,示例PZ941H-16C |
性能规范:
型号 | 公称压力 | 试验压力 | 适用温度 | 适用介质 | |
强度试验 | 密封试验 | ||||
1.6 | 2.4 | 1.8 | 22.0 | ≤350 | 灰水混合物、渣水比1:6 大粒度<50mm |
2.5 | 3.8 | 2.8 | 27.5 | ||
4.0 | 6.0 | 4.4 | 35.2 | ||
6.4 | 9.6 | 7.1 | 22.0 |
主要外形尺寸(mm)PN1.6-2.5MPa
DN | L | D | D1 | D2 | b | z×d | f | H | H1 |
50 | 250 | 165 | 102 | 99 | 20 | 4×18 | 3 | 420 | 335 |
80 | 280 | 200 | 133 | 132 | 22 | 8×18 | 3 | 615 | 510 |
100 | 300 | 220 | 180 | 158 | 24 | 8×18 | 3 | 805 | 685 |
150 | 350 | 285 | 240 | 212 | 28 | 8×22 | 3 | 952 | 790 |
200 | 400 | 340 | 295 | 268 | 30 | 12×22 | 3 | 1085 | 885 |
250 | 450 | 405 | 355 | 320 | 32 | 12×26 | 3 | 1235 | 1015 |
300 | 500 | 460 | 410 | 370 | 34 | 12×26 | 4 | 1450 | 1190 |
350 | 550 | 520 | 470 | 430 | 38 | 16×26 | 4 | 1640 | 1350 |
400 | 600 | 580 | 525 | 482 | 40 | 16×30 | 4 | 1798 | 1460 |
450 | 650 | 640 | 585 | 532 | 44 | 21×30 | 4 | 1980 | 1620 |
500 | 700 | 715 | 650 | 585 | 46 | 20×33 | 4 | 2190 | 1800 |
