简介：
J61TC陶瓷截止阀主要采用陶瓷阀座、陶瓷阀芯构造。陶瓷阀芯由流线型节流锥，陶瓷密封圈、软密封圈和弹性橡胶环组成，利用流线型节流锥调节流道面积，达到流量调节目的；阀芯采用软质、硬质双重密封，大大提高密封性能，可达零泄漏；流线型节流锥的延伸面包容阀芯软密封面，介质沿锥面斜向流动，可避免直接冲刷阀芯密封面。工业陶瓷节流截止阀采用特种陶瓷密封材料，使阀寿命延长数倍。
性能：
J61TC陶瓷截止阀具有良好的高温力学稳定性，抗蠕变性、耐化学侵蚀生，耐磨损，抗冲刷，硬度高等特点，被当今国际上视为第三代新型密封材料。做为陶瓷与金属在热量的情况膨胀系数与金属的连接方法，是本产品独到的特点，本产品仅解决膨胀系数的问题，同时又解决了三种材料的因定问题。而且充分发挥陶瓷在高温高压下耐冲刷、耐磨损、耐气蚀、抗氧化等特性，是目前国内外金属密封所得不到的稳定的密封性能，使用寿命是金属的几倍。陶瓷截止阀适用于公称压力PN1.6～32.0Mpa及P54170V，工作温度-29～540℃的石油、化工、矿山、冶金、电力行业等各种工况的管路上，切断或接通管路介质。特别是用于排灰、排渣系统，放料、排污系统中，其使用寿命比普通合金密封面阀门提高10倍以上。
结构特点：
1、密封可靠、性能优良、造型美观、互换性好。
2、阀瓣、阀座密封面采用新工程陶瓷材料，按引进美国的先进工艺研制开发制造而成，耐磨、耐高温、耐腐蚀、抗擦伤性能特强，其使用寿命比普通合金材质密封面高10倍以上。
3、阀体通道和内腔镶装及喷涂陶瓷衬里，可与陶瓷衬里管道连接组成耐磨管路系统，用于排灰排渣及放料排污系统可有效地延长系统的使用寿命。
4、采用高性能新型填料。
5、采用各种配管法兰标准及法兰密封面型式，结构形式有直通式与直流式、传动方式有手动、齿轮传动、电动等。
6、结构简单，制造和维修比较方便、工作行程小，启闭时间短、密封性好，密封面间磨擦力小，寿命较长。
安装与维护：
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及传动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向*。
零部件材料：
|
阀体 |
25WCB |
12Cr1MoV |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
|
阀盖 |
25WCB |
12Cr1MoV |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
|
阀板 |
25+工程陶瓷 |
25Cr2Mo+工程陶瓷 |
ZGCr5Mo+工程陶瓷 |
ZG1Cr18Ni9Ti+工程陶瓷 |
|
阀座 |
工程陶瓷 |
工程陶瓷 |
工程陶瓷 |
工程陶瓷 |
|
阀杆 |
2Cr13 |
25Cr2MoV |
25Cr2MoV |
1Cr18Ni9Ti |
|
阀杆螺母 |
ZCuA110Fe3 |
ZCuA110Fe3 |
ZCuA110Fe3 |
ZCuA110Fe3 |

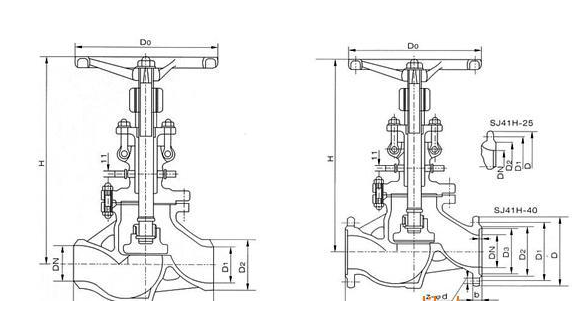

结构图：
