产品简介：
陶瓷截止阀主要采用陶瓷阀座、陶瓷阀芯构造。陶瓷截止阀的构造与普通截止阀无异，其启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。一般只适用于全开和全关，不允许作调节和节流。由于其阀座和阀辩系采用结构陶瓷制品，其精确度和耐磨性不受冷热膨胀系数影响，在恶劣环境和流体之下，更有良好的操作性和使用寿命。其适用于公称压力PN1.6～32.0Mpa及P54170V，工作温度-29～540℃的石油、化工、矿山、冶金、电力行业等各种工况的管路上，切断或接通管路介质。特别是用于排灰、排渣系统，放料、排污系统中，其使用寿命比普通合金密封面阀门提高10倍以上。
结构特点：
1、阀门可采用各种配管法兰标准及法兰密封面型式，结构形式有直通式与直流式、传动方式有手动、齿轮传动、电动等，满足各种工程需要及用户要求。
2、阀体通道和内腔镶装及喷涂陶瓷衬里，可与陶瓷衬里管道连接组成耐磨管路系统，用于排灰排渣及放料排污系统可有效地延长系统的使用寿命。
3、阀瓣、阀座密封面采用工程陶瓷材料，按引进美国的先进工艺研制开发制造而成，耐磨、耐高温、耐腐蚀、抗擦伤性能特强，其使用寿命比普通合金材质密封面高10倍以上。
4、采用高性能新型填料。
5、密封可靠、性能优良、造型美观、互换性好。
应用规范：
|
设计与制造 |
GB/T 12235 |
|
|
连接端尺寸 |
结构长度 |
GB/T 12221 |
|
法兰尺寸 |
JB79.1 |
|
|
检验与试验 |
GB/T 9092 |
|
|
材料 |
碳钢 |
GB/T 12229 |
|
不锈钢 |
Gb/T 12230 |
|
|
标志 |
Gb/T 12220 |
|
|
供货 |
JG/T7928 |
|
产品外形和连接尺寸：
|
DN |
PN(Mpa) |
尺寸 |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
||
|
15 |
1.0 |
130 |
95 |
65 |
45 |
16 |
4-M12 |
218 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-M12 |
258 |
|
|
25 |
160 |
115 |
85 |
65 |
16 |
4-M12 |
275 |
|
|
32 |
160 |
135 |
100 |
78 |
18 |
4-M16 |
280 |
|
|
40 |
200 |
145 |
110 |
85 |
18 |
4-M16 |
310 |
|
|
50 |
230 |
160 |
125 |
100 |
20 |
4-M16 |
320 |
|
|
65 |
290 |
180 |
145 |
120 |
22 |
8-M16 |
325 |
|
|
80 |
310 |
195 |
160 |
135 |
22 |
8-M16 |
355 |
|
|
100 |
350 |
230 |
190 |
160 |
24 |
8-M20 |
415 |
|
|
125 |
400 |
270 |
220 |
188 |
28 |
8-M22 |
460 |
|
|
150 |
480 |
300 |
250 |
218 |
30 |
8-M22 |
510 |
|
|
200 |
600 |
3600 |
310 |
278 |
34 |
8-M2212 |
568 |
|
产品主要零部件材料：
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀体 |
WCB |
6 |
填料 |
柔性石墨 |
|
2 |
阀座 |
结构陶瓷 |
7 |
填料压盖 |
WCB |
|
3 |
密封圈 |
结构陶瓷 |
8 |
螺母 |
黄铜 |
|
4 |
阀辨 |
A105N |
9 |
手轮 |
Qt400 |
|
5 |
阀杆 |
2Cr13 |
10 |
|
|

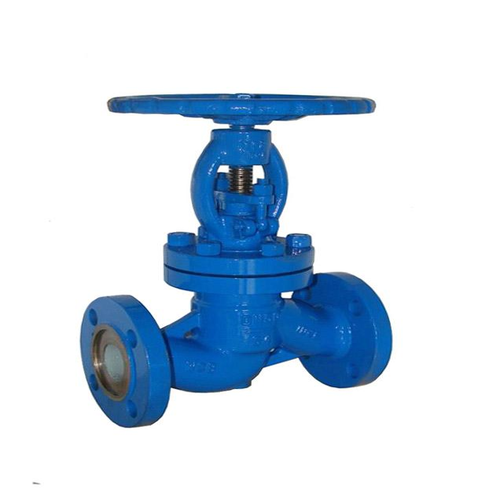

实物图及结构图：
