介绍:

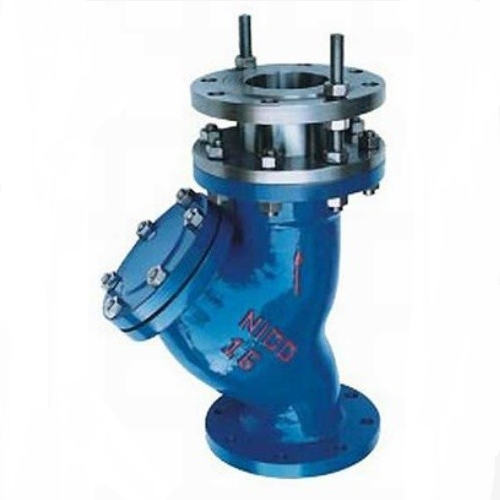

YSTF拉杆伸缩过滤器除了与水力控制阀配套使用外,还可单独应用于冷、热循环系统、压缩气、蒸气、油类等介质的管路需要除掉机械杂物的场合。Y型过滤器具有结构先进、阻力小、排污方便等特点。排污时打开排污阀,利用管道的压力将污物排出。用于消防、空调、给排水等。当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。可广泛用于蒸汽、空气、水、油品等多种介质的管线中:保护管线系统各种设备、水泵、阀门等;免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏
产品特点:
YSTF拉杆伸缩过滤器当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。可广泛用于蒸汽、空气、水、油品等多种介质的管线中:保护管线系统各种设备、水泵、阀门等;免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。过滤网密度:为l0—120目,介质:蒸汽、空气、水、油品、或根据用户要求定做。伸缩型特点:拉伸长度,位置可移伸100mm。有利于安装方便.提高工作效率。抗污性强。排污方便;流通面积大。压力损失小:结构简单,体积小,重量轻。滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
。
工作原理:
其工作原理是利用滤料组成的孔隙,将原水中的泥砂、胶体、悬浮物等杂质截留住。由于滤料进行了科学分布,所以滤床对杂质的截留效果很好,出水质量也大大提高。过滤器的过滤精度可达10μm。同时,滤床对水中的杂质是逐步截留,这样罐体中的各层滤料将得到充分均匀的利用,有效滤层高,从而延长了滤料的使用周期,减少了设备的运行成本(降低了反洗次数和反洗水耗)。拉杆伸缩过滤器主要由Y型过滤器与伸缩接头所组合而生,通常用于控制阀、泄压阀等设备的进口端,用来消除杂质,防止大颗粒的杂质进入通道从而造成堵塞乃至于磨损,当我们需要对拉杆伸缩式过滤器进行维护时,只需要将可拆卸的滤筒去除进行清洗即可,待清洗完毕后再重新装入即可,因此,维护和保养相对都比较简单。
主要零件部件材料表:
要主零件部件材料表 |
Code 序号 |
Parts 零件名称 |
Materials 材料 |
1 |
Bodv 阀体 |
CarbonsteelStainlessSteeJ 碳钢、不锈钢 |
|
? 2 |
Filter Core Net 滤芯网 |
Stainless Steel 不锈钢 |
|
3 |
Gasket 垫片 |
Metal graphite 金属石墨 |
|
4 |
Gauze Filter Cap 滤网盖 |
Carbonsteel StainlessSteel 碳钢、不锈钢 |
主要结构参数:
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
300 |
320 |
380 |
430 |
500 |
550 |
650 |
775 |
900 |
1025 |
1150 |
H |
155 |
183 |
210 |
250 |
305 |
358 |
450 |
503 |
578 |
598 |
618 |
H1 |
195 |
245 |
295 |
344 |
415 |
485 |
602 |
710 |
815 |
844 |
872 |

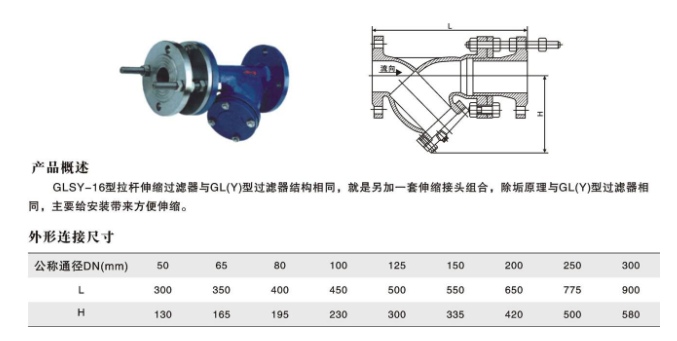

结构图:
