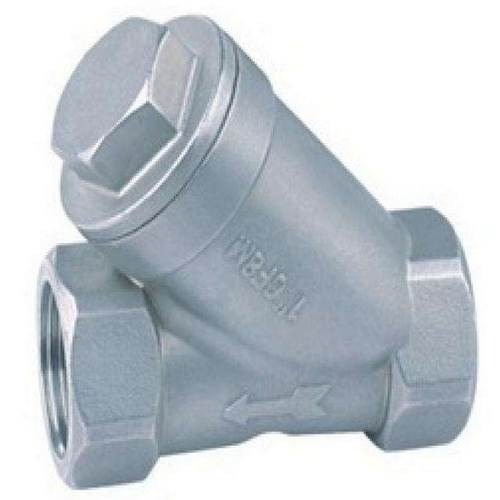

产品简介：
GL11HY型过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
应用范围：
GL11HY型过滤器是输送介质的管道系统的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的阿质，以保护阀门及设备的正常使用。该过滤器具有结构，阻力小，排污方便等特点。适用介质为水、油、气。一般通水网为18-30目/cm2，通气网为40-100目cm2，通油网为100-480目/cm2。可按用户要求制作滤网。
结构特点：
1、Y型过滤器具有结构阻力小，冲洗方便通流快速，故压力损失小，抗污性强，排渣方便等特点。
2、Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成，通常安装在阀门及其它主要设备之进口端，使于清理杂物与安装拆卸，以保护阀类或设备及正常使用。
产品参数：
|
壳体材质 |
碳钢WCB、黄铜B62、不锈钢304 |
不锈钢304、316、316L |
|
滤框滤网材质 |
不锈钢304、316、316L |
|
|
密封件材质 |
耐油石棉、橡胶、聚四氟乙烯 |
|
|
防爆级别 |
BS5501:IIA、IIB、IIC |
|
|
环境温度（℃） |
-30~380 |
-80~450 |
|
公称压力（MPa） |
0.6~5.0（150Lb~600Lb） |
|
|
过滤精度（目/in） |
10~300 |
|
外形及结构尺寸：
| DN | DN/in | L | H | 重量/kg |
|---|---|---|---|---|
| 15 | ½ | 90 | 70 | 0.57 |
| 20 | ¾ | 100 | 70 | 0.7 |
| 25 | 1 | 110 | 80 | 0.93 |
| 32 | 1¼ | 130 | 95 | 1.27 |
| 40 | 1½ | 150 | 95 | 1.96 |
| 50 | 2 | 170 | 110 | 2.6 |

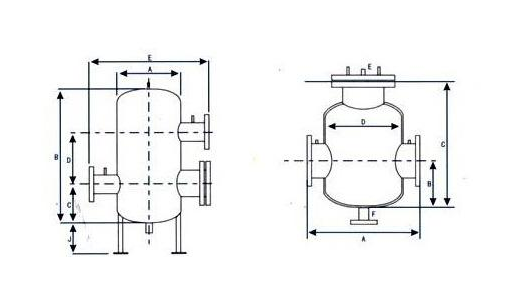

结构图：
