产品概述:
GCQ自洁式水过滤器为多功能系统部件,具有压差自动报警功能、气水分离功能又有过滤功能。过滤器自洁能力强,不用经常清扫过滤网。对水系统中的氧化铁皮、水垢、污泥和空气等杂质进行有效的排除,自洁式水过滤器以充分发挥和保证水质的清洁,确保其后续或终端设备能顺利运行,是一种先进、高效且易操作的全自动过滤装置。
工作原理:
GCQ自洁式水过滤器利用气水分离、沉降、过滤等机理。当冷却水、热水、冷冻水系统中水进入自洁式排气过滤器时,体积扩大,流速急剧降低,水中气泡分离上升至聚气区,小气泡吸附在分离板上,当形成大气泡上升至聚气区后通过自动排气阀排除。带有污物的循环水在过滤器中污物随水流沉降,通过分离板后污物得到了加速,在滤芯的两侧迅速沉降在存污区,因存污区容污量大,只需定期开启排污阀。经过空气和污物分离较干净的水经滤芯流入水泵入口,由于水泵及水流的冲击下滤芯有较小的振动,能将个别贴附在滤芯外侧的污物振落,达到自洁的目的。水系统中的空气对系统中的水泵、锅炉、热交换器、制冷机等设备及部件易产生腐蚀和损坏,使用寿命及效率大大降低。仅在系统高点设置排气阀效果不佳,当压力减少时被溶于水中气体会重新形成气泡,尤其在水泵前会有大量气体分离出来。
结构特点:
自清洗式水过滤器由壳体、多元滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳体内的横隔板将其内腔分为上、下两腔,上腔内配有多个过滤芯,这样充分利用了过滤空间,显著缩小了过滤器的体积,下腔内安装有反冲洗吸盘。工作时,浊液经入口进入过滤器下腔,又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留,净液穿过缝隙到达上腔,后从出口送出。本过滤器滤芯采用高强度的Johnson楔形滤网,通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值,一般设定值为0.04MPa,或定时器达到预置时间时,电动控制箱发出信号,驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时,排污阀打开,此时系统泄压排水,吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区,迫使部分净水从滤芯外侧流入滤芯内侧,吸附在滤芯内壁上的杂质微粒随水流进吸盘内并从排污阀排出。特殊设计的Johnson网使得滤芯内部产生喷射效果,任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束,电机停止运转,电动排污阀关闭。整个过程中,物料不断流,反洗耗水量少,实现了连续化,自动化生产。
技术参数:
1、压力范围:0.6、1.0、1.6MPa;
2、使用温度:95℃;
3、规格型号:DN50~DN1500;
4、流量范围:7-20000m3/h
5、过滤网常用规格:8、10、14、20、30、70、150目
6、排气率:99%
7、排污率:99%
8、特殊规格按用户要求特制。
应用范围:
工业冷却水系统;
空调水系统;
热交换水系统;
生产生活热水供应系统;
热水采暖锅炉水系统等。
基本参数:
公称通径 DN |
参考流量 ( m3/h) |
尺寸 (mm) |
|||
A |
D |
B |
H |
||
50 |
5-7 |
340 |
159 |
150 |
25 |
65 |
8-11 |
390 |
159 |
160 |
25 |
80 |
15-20 |
440 |
219 |
200 |
25 |
100 |
25-35 |
490 |
273 |
230 |
25 |
125 |
45-60 |
560 |
325 |
260 |
40 |
150 |
60-85 |
640 |
377 |
290 |
40 |
200 |
90-130 |
730 |
426 |
320 |
40 |
250 |
150-250 |
820 |
470 |
350 |
50 |
300 |
250-400 |
930 |
500 |
380 |
50 |
350 |
450-650 |
1060 |
600 |
440 |
50 |
400 |
650-900 |
1200 |
700 |
500 |
65 |
450 |
900-1100 |
1310 |
800 |
560 |
65 |
500 |
1150-1500 |
1420 |
900 |
620 |
65 |

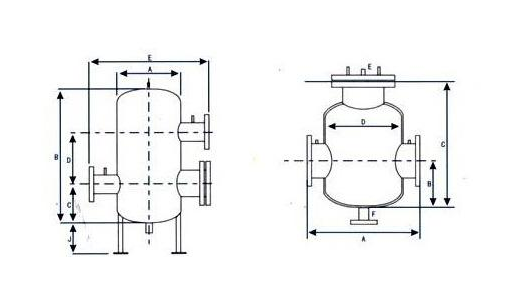

结构图:
