一、简介：
H76F46衬氟蝶式止回阀体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。其主要用于净水、源水、污水、海水等介质等、排水管道上，安装在水泵出口处，用以截断介质的回流，消除破坏性的水锤，保护管网、水泵的安全运行。H76F46衬氟蝶式止回阀缓闭系统性能良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破环性水锤。橡胶软密封，封闭性能好，耐磨损，使用寿命长。油压缓冲，启闭平稳，无震动，无噪音。比老式止回阀流阻小，有明显的节能效果。
二、技术参数：
型号：H76F46-16C,H76F46-10C,H76F4-16C,H76F4-10C
规格：：DN100-1200mm
公称压力: PN0.6-2.5MPA
设计制造规范：APISTD
三、性能规范：
|
型 号 |
HH47X-10 H47X-10 HD47X-10 |
HH47X-16 H47X-16 HD47X-16 |
|
|
公称压力 |
PN1.0MPa |
PN1.6MPa |
|
|
公称通径 |
DN50～800mm |
DN50～800mm |
|
|
密封试验压力 |
1.1MPa |
1.76MPa |
|
|
壳体试验压力 |
1.5MPa |
2.4MPa |
|
|
主要零件材料 |
阀 体 |
铸铁、铸钢 |
铸铁、铸钢 |
|
阀 瓣 |
铸钢 |
铸钢 |
|
|
阀 杆 |
不锈钢 |
不锈钢 |
|
|
密 封 |
橡胶、不锈钢 |
橡胶、不锈钢 |
|
|
填 料 |
柔性石墨 |
柔性石墨 |
|

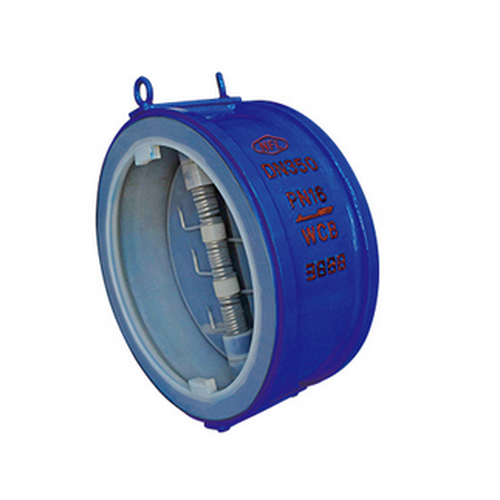

实物图：
