产品简介:

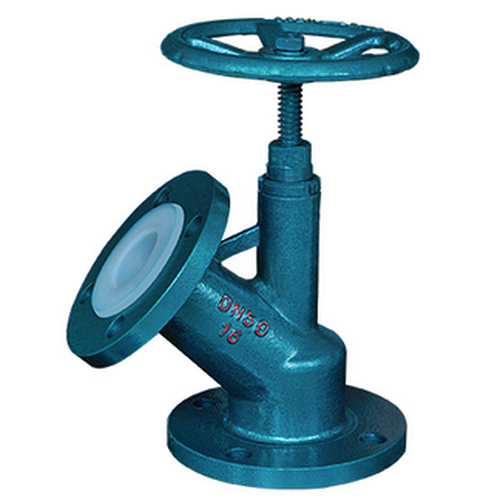

HG5-89-2衬氟下展式放料阀主要用于反应器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他容器的底部,因此消除介质常在容器底部的残留现象。手轮往右边转为开,往左边转为关闭,放料阀底部设计为平底,阀体为V型,并提供提升和下降两种工作方式的阀瓣。
HG5-89-2衬氟下展式放料阀:
(一)、耐腐蚀性
使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的终于低用温度-29℃,高温度为425℃。)
使用介质如颗粒、油品、纸浆、二氧化碳(不锈钢材质的低使用温度为-100℃,使用高温度为232℃)
严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150℃,浓度>30%)
(二)、不锈钢的一般工作温度:≤150℃
(三)、HG5-89-2下展式放料阀压力范围:0.6~2.5Mpa
(四)、通径范围:25~250mm
主要零件名称:
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
阀杆 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
阀瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
下展式放料阀结构尺寸:
|
上法兰 |
上法兰 |
下法兰 |
密封座 |
||
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
115 |
85 |
135 |
100 |
70 |
40 |
32 |
135 |
100 |
145 |
110 |
75 |
55 |
40 |
145 |
110 |
160 |
125 |
100 |
65 |
50 |
165 |
125 |
180 |
145 |
85 |
70 |
65 |
180 |
145 |
195 |
160 |
135 |
90 |
80 |
195 |
160 |
215 |
180 |
155 |
130 |
100 |
215 |
180 |
245 |
210 |
195 |
135 |
125 |
245 |
210 |
280 |
245 |
180 |
145 |
150 |
280 |
240 |
335 |
295 |
210 |
185 |
200 |
335 |
295 |
405 |
355 |
/ |
/ |
结构图:
