一、简介：
H74F46衬氟对夹式止回阀是一种超薄形止回阀，它具有结构简单，外形美观、重量轻，安装方便等优点，安装空间有限制的场所为适用。对夹式衬氟止回阀适用于各种浓度的王水、硫酸、盐酸、和各种有机酸、强酸、强氧化剂等。H74F46衬氟对夹式止回阀是一种依靠介质本身的流动，而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。适用于各类具强腐蚀介质的工业管路系统中做启闭装置。由于氟塑料在耐强腐蚀介质方面所具有的独特性能,内衬在各类铸铁、碳钢、不锈钢的阀体或管件内壁及阀门内件的外表面。不但可以适不同工况下的强腐蚀介质，而且可代替价格昂贵的稀有金属，其耐腐蚀寿命比普通阀门约提高10—20倍。
二、技术规范：
设计与制造：GB/12240
结构长度：GB/T12221/JB96
法兰尺寸：HG/T3704-2003
压力试验：API598、GB13927
标志：MSS SP-25、GB12220
供货：ANSI B16.34、GB/T12252
三、结构特点：
1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8。
2、体积小、重量轻，其重量只有传统法兰止回阀的1/4~1/20。
3、阀瓣关闭快速，水锤压力小。
4、水平管道或垂直管道均可使用，安装方便。
5、流道通畅、流体阻力小。
6、动作灵敏、密封性能好。
7、阀瓣行程短、关闭冲击力小。
8、整体结构简单紧凑、造型美观。
9、使用寿命长、性能可靠。
四、连接尺寸：
|
公称通径 |
PN0.6(Mpa) |
PN1.0/1.6(Mpa) |
PN2.5 (Mpa) |
||||||
|
DN |
L |
D（kg） |
W（kg） |
L |
D |
W（kg） |
L |
D |
W（kg） |
|
40 |
33 |
80 |
1.0 |
33 |
85/73 |
1.2 |
33 |
73 |
1.4 |
|
50 |
43 |
90 |
1.1 |
43 |
100/92 |
1.3 |
43 |
92 |
1.5 |
|
65 |
46 |
110 |
1.3 |
46 |
120/105 |
1.6 |
46 |
105 |
2.0 |
|
80 |
46 |
125 |
2.5 |
46 |
135/127 |
3.0 |
46 |
127 |
3.8 |

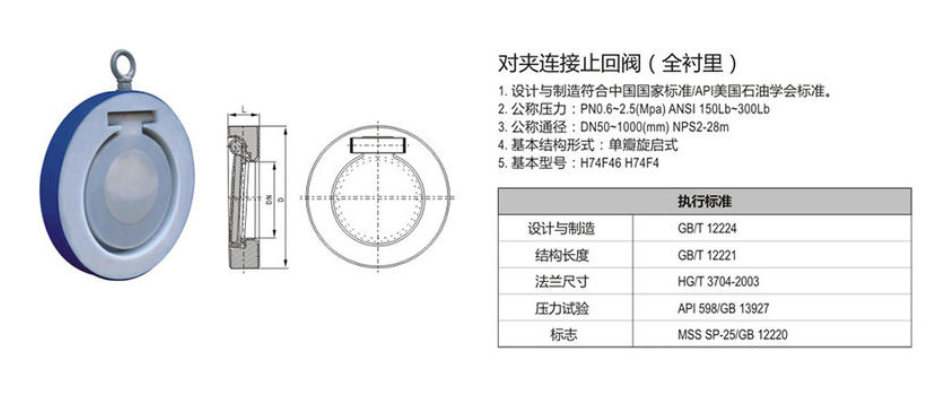

结构图：
