用途:

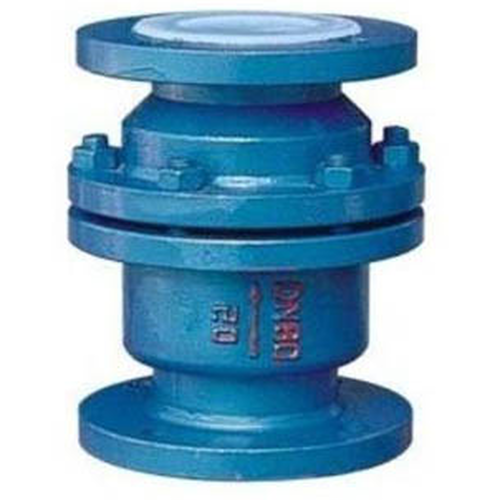

H42F46衬氟止回阀主要采用橡胶包皮滚球为阀瓣,在介质的作用下,可在阀体内的整体式滑道上作上下左右滚动,从而打开或关闭阀门。消声式关闭,不产生水锤,密封性能好。阀体采用全水流通道,流量大,阻力小,水头损失比旋启式小50%。水平或垂直安装均可,可用于冷水、热水、工业及生活用水管网系统中,更适应用潜水排水污泵,介质温度为0~150℃。衬氟不锈钢止回阀是能自动阻止流体倒流的阀门,止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
注意事项
1、在安装中不要使止回阀承受管路重量,大型的止回阀应设独立支撑,使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、立式止回阀一定要安装在垂直管道上,否则止回阀将不起作用。
4、水平式止回阀应安装在水平管道上,否则止回阀也将不起作用。
H42F46衬氟止回阀主要性能规范:
遵循规范 |
STANDARD |
设计与规范 Design |
GB12224 |
结构长度 Facetoface |
Q/DFL-02-99 |
法兰尺寸 Endflange |
JB78/JB79(GBHGSH) |
压力试验 Test |
GB/T13927 |
标志 Symbol |
GB12220 |
供货 Supply |
GB/T12252 |
主要零部件的材料:
名称 | 材料 |
上阀体 | 灰铸铁衬橡胶、氟塑料 |
下阀体 | 灰铸铁衬橡胶、氟塑料 |
阀瓣 | 碳钢衬橡胶、氟塑料 |
主要外形尺寸和连接尺寸(mm)
公称通径 | 公称压力/MPa | 工作压力/MPa | L | D | D1 | Z-d | B | 重量 | ||
DN/mm | NPS/inch | |||||||||
15 | 1/2 | 1.0 | 1.0 | 150 | 95 | 70 | 65 | 4-14 | 95 | 3 |
20 | 3/4 | 150 | 100 | 75 | 75 | 4-14 | 100 | 4.5 | ||
25 | 1 | 160 | 125 | 90 | 85 | 4-18 | 125 | 5 | ||
40 | 11/2 | 190 | 140 | 105 | 110 | 4-18 | 145 | 7.5 | ||
50 | 2 | 220 | 155 | 120 | 125 | 4-18 | 165 | 10.5 | ||
65 | 21/2 | 270 | 175 | 140 | 145 | 4-18 | 205 | 16.5 | ||
80 | 3 | 300 | 185 | 150 | 160 | 8-18 | 240 | 21.5 | ||
100 | 4 | 350 | 210 | 175 | 180 | 8-18 | 270 | 38 | ||
125 | 5 | 0.6 | 0.6 | 400 | 250 | 210 | 210 | 8-23 | 285 | 55 |
150 | 6 | 480 | 280 | 240 | 240 | 8-23 | 380 | 78.5 | ||
200 | 8 | 495 | 330 | 290 | 295 | 12-23 | 440 | 104 |

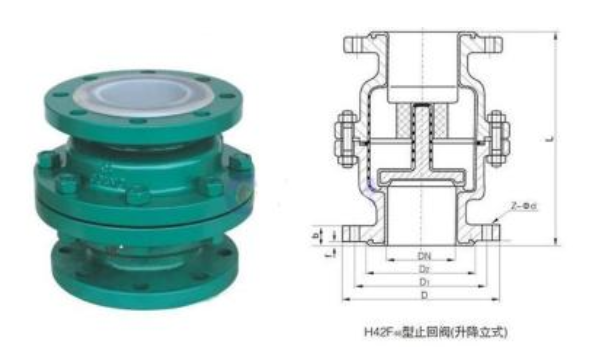

结构图:
