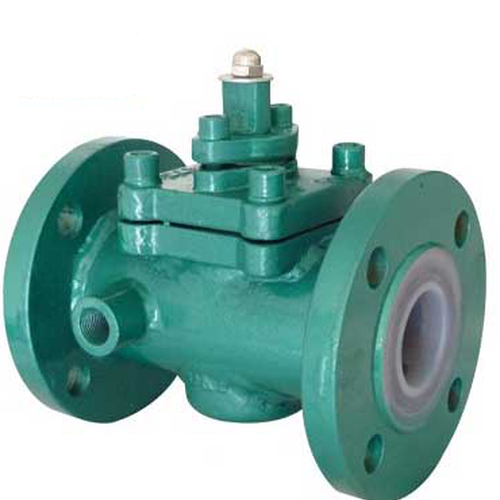

简介：
BQ41F46衬氟保温球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；采用全塑料衬里工艺，耐介质的强腐蚀。启标衬氟球阀按驱动方式有手动衬氟球阀、蜗轮转动衬氟球阀、气动衬氟球阀、电动衬氟球阀等。
产品优点：
1、BQ41F46衬氟保温球阀流体阻力小，全通径的球阀基本没有流阻。
2、结构简单、体积小、重量轻。
3、紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8、由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
9、衬氟保温球阀采用氟塑料衬里层的球阀，具有极高的化学稳定性，适用于任何强腐蚀性化学介质；
10、采用全通浮动球阀结构，在整个压力范围内进行元泄漏关闭，便便于管路系统在通球扫线和管路维护。
产品标准：
|
遵循规范 |
STANDARD |
|
设计与制造 |
GB 1 2237 |
|
结构长度 |
JB 1686(DN32～150) |
|
法兰尺寸 |
JB78/JB79(或按合同标准) |
|
压力试验 |
GB/T 13927 |
|
标 志 |
GB 12220 |
|
供 货 |
GB/T 12252 |
主要零部件材料
产品材质：
|
序号 |
零件名称 |
灰铸铁 |
碳钢 |
不锈钢 |
超低碳不锈钢 |
||
|
Z |
C |
P |
R |
Pl |
R L |
||
|
1 |
阀体、阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
衬里层巾习座 |
FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烃) |
|||||
|
4 |
填料压盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4)聚四氟乙烯 |
|||||
|
6 |
螺 栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Crl8Ni9 |
1Crl8Ni9 |
|
7 |
螺母 |
45 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
OCrl8Ni9 |
OCrl8Ni9 |
|
8 |
手柄 |
WCC |
|||||
产品尺寸：
|
公称通径
|
标准值
|
参考值
|
|||||||||
|
DN
(mm) |
NPS
(inch) |
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
重量(kg)
|
|
PNl.OMPa
|
|||||||||||
|
15
|
1/2
|
140
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
80
|
2.5
|
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
140
|
90
|
3
|
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
160
|
100
|
4.5
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
110
|
5.7
|
|
40
|
11/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
120
|
7
|
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
250
|
135
|
9 5
|
|
65
|
21/2
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
300
|
145
|
15
|
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
4/8-φ18
|
350
|
185
|
19
|
|
100
|
4
|
280
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
240
|
195
|
33
|
|
125
|
5
|
320
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
500
|
210
|
58
|
|
150
|
6
|
360
|
280
|
240
|
21O
|
3
|
24
|
8-φ23
|
200*
|
450
|
93
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
240*
|
490
|
155
|
|
250
|
10
|
533
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
240*
|
550
|
210
|
|
300
|
12
|
610
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
320*
|
600
|
220
|
|
350
|
14
|
686
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
320*
|
675
|
245
|
|
400
|
16
|
762
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
360*
|
780
|
260
|

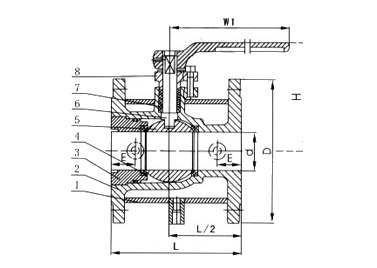

结构图：
