ZT9928浆料闸阀

型号：ZT9928

浏览次数：651

更新时间：2020/10/28 11:11:59

简要描述：

ZT9928浆料闸阀分对夹式和整体式，对夹式阀体密封采用复合材料配置的“U”型和“T”型复合结构。

ZT9928浆料闸阀注意事项:
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部）。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力）。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。

性能：
ZT9928浆料闸阀分对夹式和整体式，对夹式阀体密封采用复合材料配置的“U”型和“T”型复合结构。整体式阀体密封采用“O”型复合密封圈结构，克服了原对夹式浆液阀采用“U”型密封垫受力后易移位和变形，介质外泄等缺点。具备结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀，以及安装方便等诸多优点。应用于造纸、石化、矿山、排水、食品等行业。

产品特点：
1、流体阻力小,密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 ,不扰流、不降低压力。
4、形体简单,结构长度短，制造工艺性好，适用范围广。

技术参数：
阀体材质：铸铁、铸钢、不锈钢、锻钢、铬钼钢、铬钼钒钢、黄铜，
密封面材质：H、F46、Y、W、T、G。
工作压力：1.6-32MPA，
工作温度：-40°C- 550°C。
阀门口径： DN15-DN600。
连接方式：法兰、焊接

主要性能规范：

公称压力PN（MPa)	适用介质	阀体材料	适用温度
0.6	铸钢、铸铁、不锈钢	纸浆料	X＜80
1.0	糖浆、泥浆、纸浆、污水	铸钢、铸铁	X＜80

主要零件材料及连接尺寸：

公称压力 PN(MPa)	公称通径 DN(mm)	主要结构尺寸(mm)							公称压力 PN(MPa)	公称通径 DN(mm)	主要结构尺寸(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D1	D2	H	H1	N-M	Z-Φd	公称压力 PN(MPa)	公称通径 DN(mm)	L	H	H1	D1	D2	Z-Φd
0.6	50	50	90	110	380	330	2-12	2-14	1.0	50	48	306	356	100	125	4-20
	65	55	110	130	415	350	2-12	2-14		65	48	320	365	120	145	4-20
	80	60	125	150	450	370	2-16	2-18		80	50	336	416	135	160	4-20
	100	60	145	170	500	400	2-16	2-18		100	50	374	474	155	180	8-20
	125	65	175	200	625	500	4-16	4-18		125	57	446	571	184	210	8-20
	150	70	200	225	690	540	4-16	4-18		150	57	543	693	210	240	8-24
	200	75	255	280	800	600	4-16	4-18		200	70	610	810	268	295	8-24
	250	85	260	335	900	650	8-16	4-18		250	70	724	974	324	350	12-24
	300	90	362	395	1000	720	8-20	4-22		300	76	820	1120	370	400	12-24
	350	105	412	445	1130	780	8-20	4-22		350	76	921	1271	430	460	16-24
	400	115	462	495	1750	850	12-20	4-22		400	89	1026	1426	485	515	16-28

结构图：

ZT9928手动浆料闸阀结构示意图

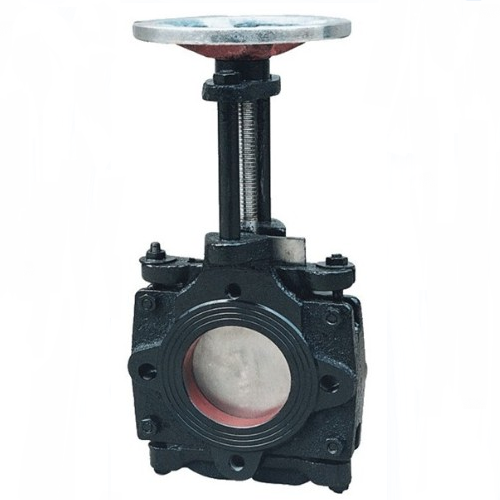

产品展示

ZT9928浆料闸阀
