D71F46对夹式衬氟蝶阀

型号：D71F46

浏览次数：554

更新时间：2020/10/28 14:41:49

简要描述：

D71F46对夹式衬氟蝶阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

概述：
D71F46对夹式衬氟蝶阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。蝶阀分为两种：D71系列中线蝶阀、D73系列偏心蝶阀。采用对分两片式阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏。

D71F46对夹式衬氟蝶阀结构特点：
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线)，具有双向密封功能，压力、流量可自由调节；
2、偏心蝶阀为二维方向偏心产品的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想；
3、四级加载弹性密封，保证了阀门内、外的零泄漏。
a:轴与蝶阀一体外衬F46;
b:轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
c:轴的径向采用O型圈与金属轴套的组合；
d:阀座镶嵌有弹性条的阀体槽内。
4、采用可弹性垫片定位准确，结构简单。(*采用O型圈是为了防止意外泄漏时的安全措施)。

设计规范：
遵循GB/T12238，API 609，MSS SP-67标准

连接尺寸：

公称通经		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
40	3/2	33	145	110	85	3	18	4-φ18
50	2	43	160	125	100	3	20	4-φ18
65	5/2	46	180	145	120	3	20	4-φ18
80	3	49	195	160	135	3	22	4-φ18
100	4	56	215	180	155	3	22	8-φ16
125	5	64	245	210	185	3	24	8-φ18
150	6	70	280	240	210	3	24	8-φ23
200	8	71	335	295	265	3	26	8-φ23
250	10	76	390	350	320	3	28	12-φ23
300	12	83	440	400	368	4	28	12-φ23
350	14	92	500	460	428	4	30	16-φ23
400	16	102	565	515	482	4	32	16-φ25
450	18	114	615	565	532	4	32	20-φ25
500	20	127	670	620	585	4	34	20-φ25
600	24	154	780	725	685	5	36	20-φ30
700	28	165	895	840	800	5	40	24-φ30
800	32	190	1010	950	905	5	44	24-φ34
900	36	203	1110	1050	1005	5	46	28-φ34
1000	40	216	1220	1160	1115	5	50	28-φ34
1200	48	254	1450	1380	1325	5	56	32-φ41

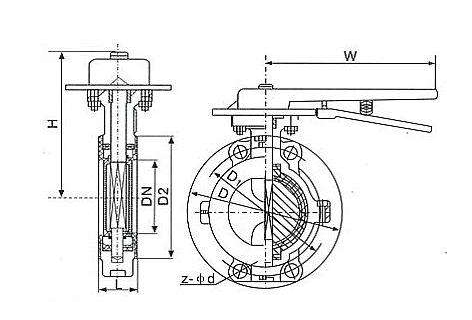

结构图：

产品展示

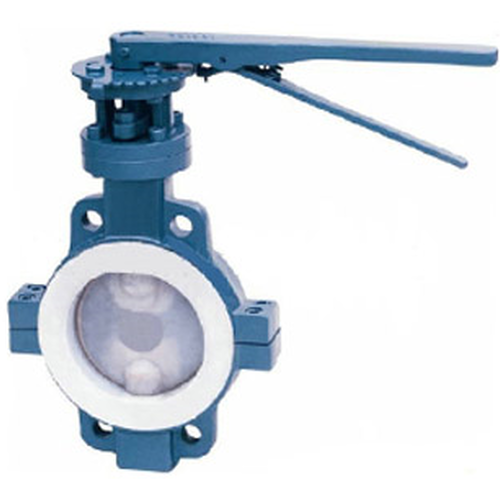

D71F46对夹式衬氟蝶阀
