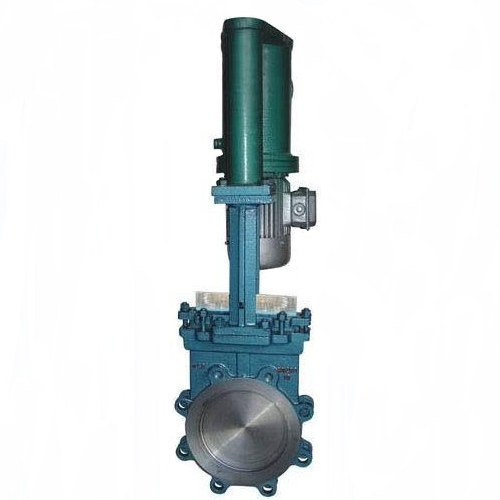

产品概述:
PZ273H电液动刀型闸阀通过电液联动装置往复推位来控制阀门的开启和关闭,如配置传感器或数字显示装置,可进行远距离,高空的危险地区的集中或程序控制,PZ273H电液动刀型闸阀广泛应用于冶金、电力、煤炭、矿山、水利等行业,是一种应用性强的新型更新替代产品。机、电、液、仪一体化,实现现场控制,集中监控或自动控制。无级调力,运行平稳,冲击力小,运用于较高压力场合。节能,液压传动效率高达80%。阀门整体结构紧凑,体积小,无需液压泵站。可控制任意阀位并可锁定。
电动装置:
电源:AC380V.50HZ
标准型:标准型产品具有防尘,防浸水(IP67)的外壳防护等级。
防爆型(EX):防爆等级为DII BT4/DII CT4(不含乙炔—)。
环境温度:-20℃~40℃
可选:配电气控制器
特点:
1、机、电、液、仪,实现现场控制,集中监控或自动控制。
2、无级调力,运行平稳,冲击力小,运用于较高压力场合。
3、节能,液压传动效率高达80%。
4、阀门整体结构紧凑,体积小,无需液压泵站。
5、可控制任意阀位并可锁定。
技术参数:
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
适用介质 |
1.0 |
1.5 |
1.1 |
≤ 100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
连接尺寸(mm):
MPa |
DN |
L |
D1 |
D2 |
H |
A |
B |
N-M |
0.6 |
50 |
43 |
90 |
110 |
650 |
160 |
140 |
4-M12 |
65 |
46 |
110 |
130 |
670 |
160 |
140 |
4-M12 |
|
80 |
46 |
125 |
150 |
685 |
160 |
140 |
4-M16 |
|
100 |
52 |
145 |
170 |
755 |
200 |
160 |
4-M16 |
|
125 |
56 |
175 |
200 |
790 |
200 |
160 |
8-M16 |
|
150 |
56 |
200 |
225 |
865 |
200 |
160 |
8-M16 |
|
200 |
60 |
255 |
280 |
940 |
220 |
180 |
8-M16 |
|
250 |
68 |
310 |
335 |
1030 |
220 |
180 |
12-M16 |
|
300 |
78 |
362 |
395 |
1180 |
220 |
180 |
12-M20 |
|
350 |
78 |
412 |
445 |
1285 |
220 |
180 |
12-M20 |
|
400 |
102 |
462 |
495 |
1390 |
240 |
220 |
16-M20 |
|
450 |
114 |
518 |
550 |
1500 |
240 |
220 |
16-M20 |
|
500 |
127 |
568 |
600 |
1600 |
240 |
220 |
16-M20 |

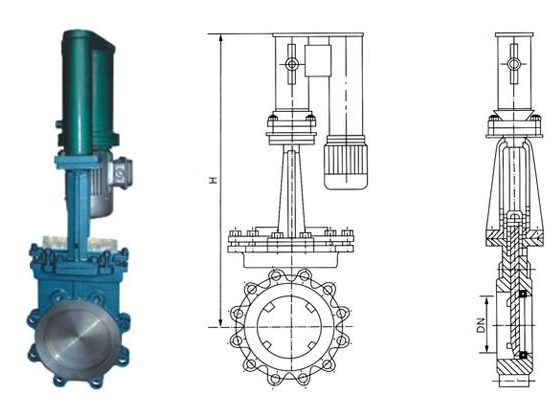

结构图:
