产品概述:
PZ543X伞齿轮传动刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善,便于维修,使用寿命长。PZ543X伞齿轮传动刀型闸阀广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
执行标准:
公称压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
适用温度:0~+200℃(具体温度范围视密封副材质和介质性质而定)
连接法兰:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
泄漏量:硬密封:D级(液体0.1×DN mm3/s)软密封:A级 (零泄漏)
配套附件:1、安装法兰 2、电磁阀 3、空气过滤器
电磁阀电压:DC24V、AC220V
性能规范:
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
适用介质 |
1.0-1.6 |
1.5-2.4 |
1.1-1.8 |
≤400℃ |
纸浆、污水、煤浆、灰、渣水混合物 |
PZ543伞齿轮单夹式刀型闸阀零件材料:
体、盖 |
闸板 |
阀杆 |
密封面 |
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
连接尺寸:
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
0.6MPa |
50 |
48 |
90 |
110 |
300 |
4-M12 |
1.0MPa |
50 |
48 |
100 |
125 |
300 |
4-M16 |
65 |
48 |
110 |
130 |
310 |
4-M12 |
65 |
48 |
120 |
145 |
310 |
4-M16 |
||
80 |
51 |
125 |
150 |
330 |
4-M16 |
80 |
51 |
135 |
160 |
330 |
4-M16 |
||
100 |
51 |
145 |
170 |
380 |
4-M16 |
100 |
51 |
155 |
180 |
380 |
8-M16 |
||
125 |
57 |
175 |
200 |
440 |
8-M16 |
125 |
57 |
185 |
210 |
440 |
8-M16 |
||
150 |
57 |
200 |
225 |
500 |
8-M16 |
150 |
57 |
210 |
240 |
500 |
8-M20 |
||
200 |
70 |
255 |
280 |
580 |
8-M16 |
200 |
70 |
265 |
295 |
580 |
8-M20 |
||
250 |
70 |
310 |
335 |
670 |
12-M16 |
250 |
70 |
320 |
350 |
670 |
12-M20 |
||
300 |
76 |
362 |
395 |
820 |
12-M20 |
300 |
76 |
368 |
400 |
820 |
12-M20 |
||
350 |
76 |
412 |
445 |
900 |
12-M20 |
350 |
76 |
428 |
460 |
900 |
16-M20 |
||
400 |
89 |
462 |
495 |
1020 |
16-M20 |
400 |
89 |
482 |
515 |
1020 |
16-M22 |
||
450 |
89 |
518 |
550 |
1150 |
16-M20 |
450 |
89 |
532 |
565 |
1150 |
20-M22 |
||
500 |
114 |
568 |
600 |
1250 |
16-M20 |
500 |
114 |
585 |
620 |
1250 |
20-M22 |

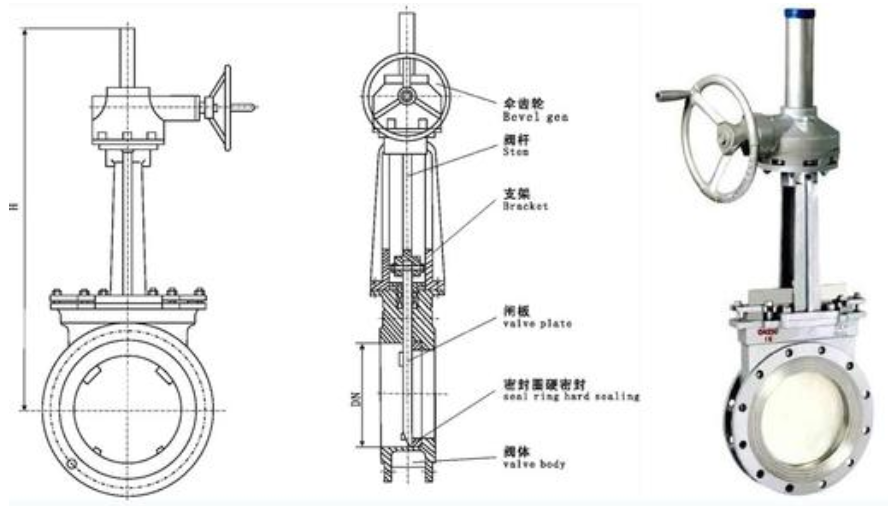

结构图:
