PZ243H电液动刀型闸阀

型号：PZ243H

浏览次数：594

更新时间：2020/10/26 10:16:24

简要描述：

PZ243X电液动刀型闸阀是机、电、液、仪一体化，实现现场控制，集中监控或自动控制。无级调力，运行平稳，冲击力小，运用于较高压力场合。

产品概述：

PZ243H电液动刀型闸阀是机、电、液、仪一体化，实现现场控制，集中监控或自动控制。无级调力，运行平稳，冲击力小，运用于较高压力场合。节能，液压传动效率高达80%。阀门整体结构紧凑，体积小，无需液压泵站。可控制任意阀位并可锁定。通过电液联动装置往复推位来控制阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离，高空的危险地区的集中或程序控制，广泛应用于冶金、电力、煤炭、矿山、水利等行业。

产品介绍：

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公称通径：DN50~1200mm、NPS 2“~24”
适用温度：-38~+650℃(具体温度范围视密封副材质和介质性质而定)
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、软密封
泄漏量：硬密封：D级(液体0.1×DN mm3/s)软密封：A级 (零泄漏)
配套附件：安装法兰

PZ243H电液动刀型闸阀:

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	纸浆、污水、煤浆、灰、渣水混和物

主要零部件材质：

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

主要外形及连接尺寸(mm)：

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300

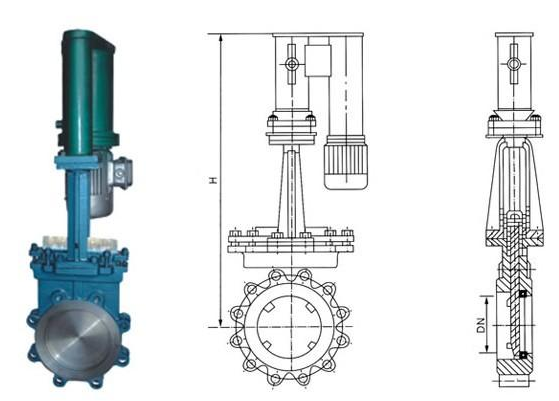

结构图：

产品展示

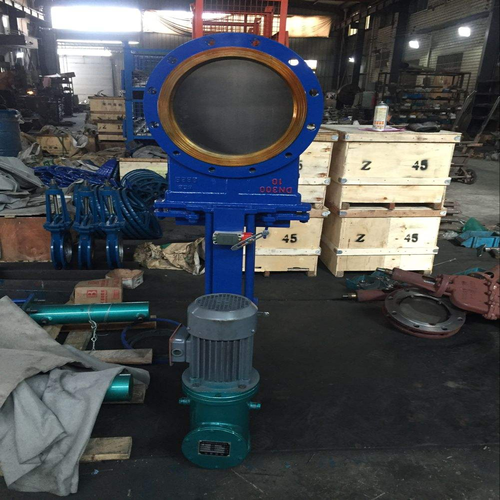

PZ243H电液动刀型闸阀
