简介:
球阀它具有相同的旋转90度的动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型球阀。
产品性能:
适用于经常操作,启闭迅速,轻便,流体阻力小,结构简单,相对体积小,重量轻,便于维修,密封性能好,不受安装方向的限制,介质的流向可任意,无振动,噪声小。1、球体重量轻,这对于节约材料尤其是贵重金属材料有不可低估的经济效益.2、精加工表面体积小,减少加工时间3、能有效地减小球阀启动时的惯性力.主要用于输送纤维和纸浆等介质.球体上的V形缺口能起切断作用,以避免纤维物料粘在球体.阀体和阀座之间,另外V形球还广泛用来调节流量.
工作原理:
这种球阀属于固定球阀,也是单阀座密封球阀,调节性能是球阀中zui佳的,流量特性是等百分比的,可调比达100:1。它的V型切口与金属阀座之间具有剪切作用,特别适合含纤维、微小固体颗粒、料浆等介质。球阀它具有相同的旋转90度的动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀zui适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型球阀。旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀zui适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。
产品特点:
适用于经常操作,启闭迅速,轻便,流体阻力小,结构简单,相对体积小,重量轻,便于维修,密封性能好,不受安装方向的限制,介质的流向可任意,无振动,噪声小。传统的球阀,无论是浮动式或固定式,球体与阀座始终接触,开关扭矩大,密封面容易损伤,轨道球轮着启闭时,球体先偏转-δ角,然后转动,开关全过程中球体与阀座脱离,故阀座不会被擦伤,并且启闭扭矩小。V型球阀属于固定球阀,也是单阀座密封球阀,调节性能是球阀中zui佳的,流量特性是等百分比的,可调比达100:1。它的V型切口与金属阀座之间具有剪切作用,特别适合含纤维、微小固体颗粒、料浆等介质。
产品参数:
序号 |
材料 标准 零件名称 |
材料牌号 | 序 号 |
材料 标准 零件名称 |
材料牌号 | ||||||||
碳钢 | 不锈钢 | 碳钢 | 不锈钢 | ||||||||||
GB | ASTM | GB | ASTM | GB | ASTM | GB | ASTM | ||||||
01 | 双头螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 11 | 阀座 | 2Cr13渗氮 | A276-410渗氮 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 渗氮 |
F304/F316 /F304L/F316L 渗氮 |
||
02 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | 12 | 球体键 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | ||
03 | 底盖 | 25 | A105 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316 /F304L/F316L |
13 | 上阀杆轴承 | PTFE;PPL | PTFE;PPL | PTFE;PPL | PTFE;PPL | ||
04 | 垫圈 | 氟橡胶;PTFE; 金属夹石墨 | 14 | 阀杆填料 | 石墨 | ||||||||
05 | 止推轴承 | 金属夹PTFE | 15 | 填料压环 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316 /F304L/F316 |
|||||
06 | 下阀杆轴承 | 金属夹PTFE | 16 | 填料压盖 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
|||||
07 | 下阀杆 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316 /F304L/F316L |
17 | 螺钉 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | ||
08 | 球体 | ZG1Cr18Ni9Ti 渗氮 |
CF8 渗氮 |
1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 渗氮 |
F304/F316 /F304L/F316L 渗氮 |
18 | 支架 | WCB | WCB | WCB | WCB | ||
09 | 阀体 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
19 | 上阀杆 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316 /F304L/F316L |
||
10 | 阀座0形圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 20 | 键 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 |
主要连接尺寸及重量:
公称通径DN |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 500 | |
L | 124 | 145 | 165 | 194 | 210 | 229 | 243 | 297 | 338 | 520 | 600 | |
H | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 470 | 580 | |
手动 | H1 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 670 | 840 |
E | - | - | - | - | - | - | 116 | 116 | 171 | 257 | 257 | |
F | - | - | - | - | - | - | 350 | 350 | 400 | 400 | 400 | |
W | 230 | 40 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | |
Wt(?K) | 12 | 16 | 22 | 35 | 58 | 74 | 205 | 322 | 460 | 864 | 1600 | |
电动 | H2 | - | - | - | - | - | 554 | 600 | 652 | 760 | 830 | 940 |
L1 | - | - | - | - | - | 235 | 235 | 235 | 259 | 400 | 410 | |
气动 | H3 | 274 | 379 | 389 | 479 | 552 | 666 | 736 | 926 | 1059 | 1393 | 1538 |
L2 | 270 | 405 | 405 | 576 | 576 | 776 | 776 | 776 | 1060 | 1360 | 1360 |

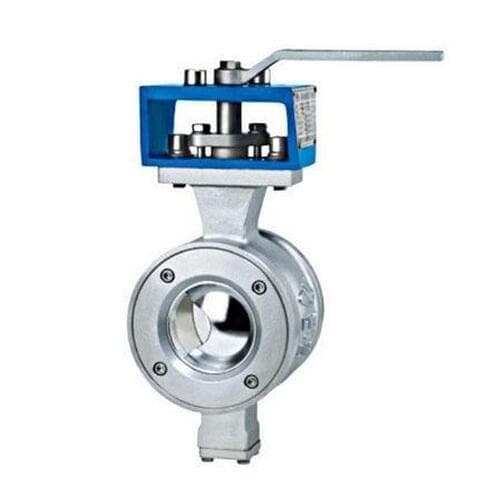

实物图:
