概述：
QY347F氧气球阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品，所以必需防泄漏，防静电，防火花，以避免发生事故。 在结构上，设计为：阀瓣启闭时阀杆只升降而不转动，有效地降低了密封副磨损、填料磨损和上密封磨损；侧法兰上装有接地螺钉，避免产生静电火花；阀杆外露部分用有机玻璃密闭封盖，用以防尘防油。
产品用途：
QY347F氧气球阀是氧气管网专用阀门的一种.它除了具有普通球阀功能外还具有阻燃性好,导电性能好,传热快,结构紧凑,防油,安全可靠等特点.随着冶金工业的发展.氧气专用球阀与氧气专用截止阀一起被广泛应用于钢铁,冶金,医药,化工等行业.
产品性能：
QY347F氧气专用球阀采用优质材料，先进结构，特殊工艺和检测手段，使该类球阀与原冶金企业用的铜截止阀比较有启闭迅速、灵活、密封可靠、结构紧凑、流阻特小等优点。根据氧气输送的特殊性，该球阀设计有防静电，耐火结构，各零部件在装配中严格进行脱脂处理。阀体等部件选用优质不锈钢并经酸洗、钝化，检查和试验用不含任何油脂的纯净自来水进行高压密封试验，用0.6Mpa气体做泄漏试验，阀门应无泄漏；经上述特殊工艺处理，此类球阀不仅操作快速灵便，流阻小，安全可靠，而且使用寿命长（密封副冲刷小）。
设计特色：
1、防燃阻火：主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，本阀具有zui佳的防燃阻火性能；
2、安全可靠：本阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟乙烯，可确保使用时安全可靠；
3、法兰端均设有导电螺孔，以防静电。
主要性能规范：
|
公称压力 |
1.6 |
2.5 |
4 |
|
水压强度试验压力Mpa |
2.4 |
3.75 |
6 |
|
水压密封试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
气压强度试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
气压密封试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
zui大工作压力Mpa |
1.6 |
2.5 |
4 |
|
工作温度 |
-20~150℃ |
||
|
适用介质 |
氧气,氮气,空气等 |
||
主要零件材料：
|
公称压力 |
1.6 |
2.5 |
4 |
|
水压强度试验压力Mpa |
2.4 |
3.75 |
6 |
|
水压密封试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
气压强度试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
气压密封试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
zui大工作压力Mpa |
1.6 |
2.5 |
4 |
|
工作温度 |
-20~150℃ |
||
|
适用介质 |
氧气,氮气,空气等 |
||
主要外形及结构尺寸：
|
公称压力 |
1.6 |
2.5 |
4 |
|
水压强度试验压力Mpa |
2.4 |
3.75 |
6 |
|
水压密封试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
气压强度试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
气压密封试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
zui大工作压力Mpa |
1.6 |
2.5 |
4 |
|
工作温度 |
-20~150℃ |
||
|
适用介质 |
氧气,氮气,空气等 |
||

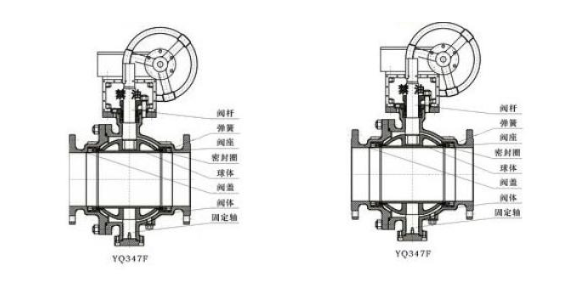

结构图：
