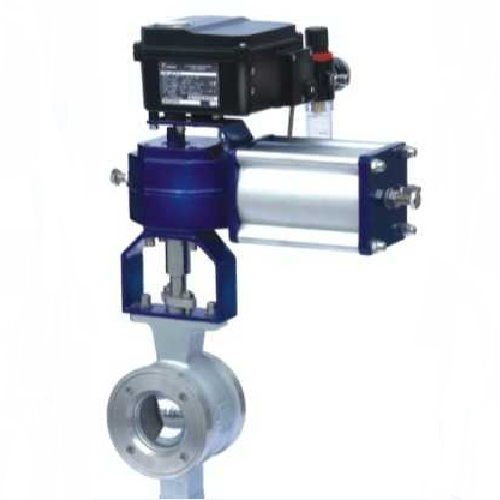

简介:
VQ671F气动V型球阀阀芯设计成带有特殊形状的V型缺口,具有精确的截流性和控制功能,适用于多种控制场合,结构紧凑,体积小,可平卧安装等优点。其是一种直角回转结构的控制阀,它与阀门定位器配套使用,可实现比例调节;与二位五通电磁阀及控制箱配套使用,可实现开关控制。适用于气体、液体、颗粒状介质的控制。VQ671F气动V型球阀由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适合含有纤维状的悬浊液及固态颗粒状工况。因此,本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。
产品特点:
1、气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用进口镜面气缸,无油润滑、摩擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不磨损。
2、具有出色的调节特性:V型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
3、流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的特别高,通能力特别大,流通阻力小,因此可以使用较小的更加经济实用的阀门尺寸。
4、V型阀采用双轴承结构,机械稳定性高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。
5、可靠(安全)性:阀体为一个整体结构,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。
6、金属阀座的优越密封性:V型阀采用可动金属阀座,具有自助补偿功能,并具有优越密封性能及超长的使用寿命。在流向上,泄漏量≤10-6×额定流量系数。
7、超强的剪切能力:V型阀采用金属硬密封结构,V型阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。
8、球阀由V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的控制阀球阀结构紧凑,小巧轻盈,安装方便,维护简便。
零部件材料:
部件名称 |
材 质 |
|||
阀体、阀盖 |
WCB |
CF 8 |
||
密封圈 |
2Cr13+氮化 |
304+氮化 |
||
球 体 |
2Cr13+硬格 |
304+硬格 |
||
阀座、阀杆 |
2Cr13 |
304 |
||
垫 片 |
柔性石墨+不锈钢 |
柔性石墨+不锈钢 |
||
双头螺柱 |
35CrMoA |
1Cr18Ni9Ti |
||
公称 压力 |
试验压力(MPa) |
适用介质 |
适用温度 |
|
壳体试验 |
密封试验 |
水、油、气及高粘度,含纤维、固体颗粒等介质 |
-28℃~≤+550℃ |
|
1.6MPa |
2.4 |
1.76 |
||
2.5 MPa |
3.75 |
2.75 |
||
4.0 MPa |
6.0 |
4.4 |
||
应用规范 |
连接法兰 |
JB79-59 GB9113 HG20592-97 ANSI B16.5 |
||
检验试验 |
JB/T9092-99 API 598 |
主要外形及连接尺寸:
公称 压力 |
通径(DN) |
尺 寸(mm) |
|
|||||||
(mm) |
W |
L |
W1 |
L1 |
d |
d1 |
H1 |
H |
||
PN1.6MPa |
25 |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|
40 |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
||
50 |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
||
65 |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
||
80 |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
||
100 |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
||
125 |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
||
150 |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
||
200 |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
||
250 |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
||
300 |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
制造标准:
设计与制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法兰尺寸 |
JB/T74~90(JB74~90)、GB9112~9131、ANSI B16.5、JIS B2212~2214 |
结构长度 |
GB12221-89、ANSI B16.10、JIS B2002 |
检验和试验 |
JB/T 9092、API 598 |

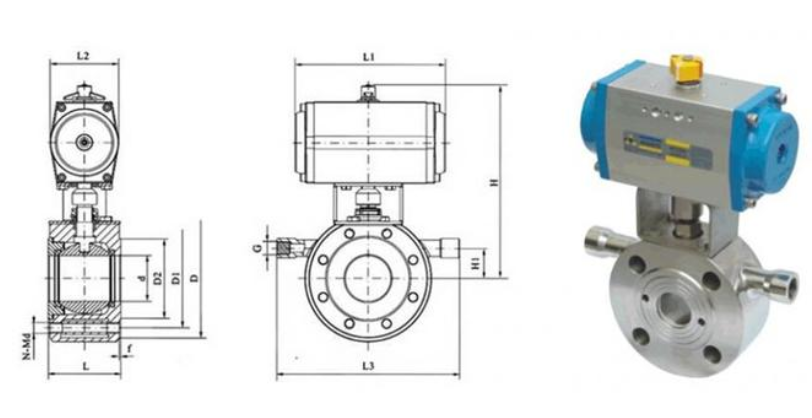

结构图:
