简介:

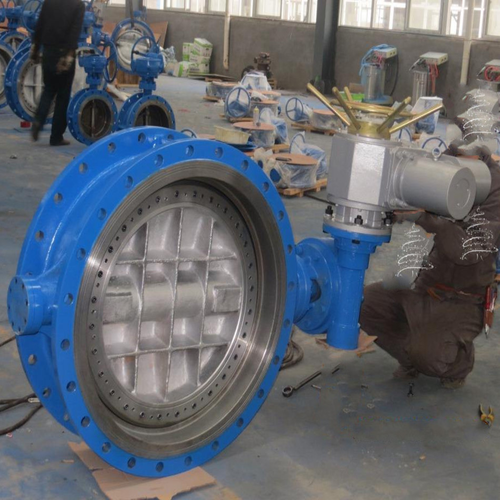

D943H电动硬密封蝶阀引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。D943H电动硬密封蝶阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
特点:
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、阀体不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
主要技术参数:
公称通经DN(mm) |
50~2000 |
|||
公称药理PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
适用温度 |
碳钢:-29℃~425℃ 不锈钢:-40℃~650℃ |
|||
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||
泄漏率 |
符合GB/T13927-92标准 |
|||
驱动方式 |
蜗轮传动、电动、气动、液动 |
尺寸:
公称 |
外形尺寸 |
连接尺寸 |
||||||||||
L |
H |
D943H |
PN0.6MPa |
PN1.0MPa |
||||||||
短 |
长 |
H3 |
A3 |
B3 |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
||
50 |
108 |
150 |
112 |
530 |
250 |
255 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
65 |
112 |
170 |
115 |
550 |
250 |
255 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
80 |
114 |
180 |
120 |
565 |
250 |
255 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
100 |
127 |
190 |
138 |
600 |
250 |
255 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
125 |
140 |
200 |
164 |
640 |
250 |
255 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
150 |
140 |
210 |
175 |
705 |
300 |
315 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
200 |
152 |
230 |
208 |
775 |
300 |
315 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
250 |
165 |
250 |
243 |
945 |
300 |
315 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
300 |
178 |
270 |
283 |
1070 |
300 |
315 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
350 |
190 |
290 |
310 |
1140 |
300 |
315 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
400 |
216 |
310 |
340 |
1210 |
300 |
315 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
450 |
222 |
330 |
380 |
1335 |
575 |
714 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
500 |
229 |
350 |
410 |
1415 |
575 |
714 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
600 |
267 |
390 |
470 |
1605 |
656 |
810 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
结构图:
