产品概述:

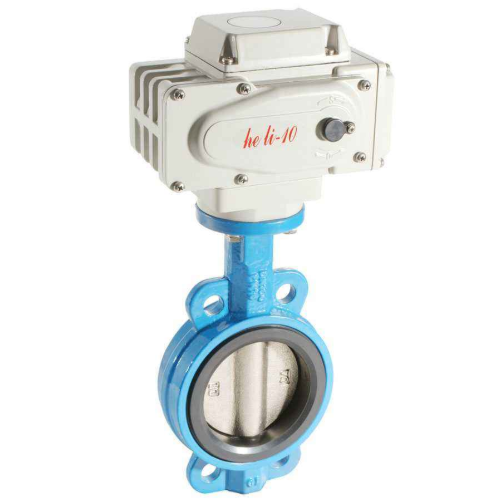

D971X电动软密封蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,D971X电动软密封蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质用。连接标准符合GB2555-81标准。
技术性能:
1、结构简单、紧凑,90°回转开启迅速;
2、小型轻便,容易拆装和维修,并可在任意位置安装;
3、操作扭矩小,开关轻巧省力;
4、流量特性趋于直线,调节性能好;
5、启闭试验次数可达万次,使用寿命长;
6、密封性能好,气体试验泄漏量为零。
主要零部件材料:
零件名称 | 材料 |
阀体 | WCB、QT450-10、HT200、HT250 |
蝶板 | WCB、QT450-10、HT200、HT250 |
阀轴 | 2Cr13 |
密封圈 | 丁腈耐油橡胶 |
填料 | 柔性石墨 |
技术参数:
公称通经DN(mm) | 50~2000 | 50~1600 | |
公称药理PN(MPa) | 0.6 | 1.0 | 1.6 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 |
适用温度 | 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃ | ||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
泄漏率 | 符合GB/T13927-92标准 | ||
驱动方式 | 蜗轮传动、电动、气动、液动 |
执行标准:
制造标准 | GB/T 122387-89 |
法兰标准 | GB9113-2000、GB17241.6-1998 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |
连接尺寸:
DN |
主 要 外 形 尺 寸 |
主 要 连 接 尺 寸 |
|||||||||
0.6MPa |
1.0MPa |
1.6MPa |
|||||||||
L |
H |
HO |
A |
B |
DO |
n-фd |
DO |
n-фd |
DO |
n-фd |
|
50 |
43 |
63 |
438 |
125 |
125 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
65 |
46 |
70 |
453 |
125 |
125 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
80 |
46 |
83 |
478 |
125 |
125 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
100 |
52 |
105 |
519 |
125 |
125 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
125 |
56 |
115 |
713 |
325 |
245 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
150 |
56 |
137 |
749 |
325 |
245 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
200 |
60 |
164 |
843 |
325 |
245 |
280 |
8-18 |
295 |
8-22 |
295 |
12-22 |
250 |
68 |
206 |
947 |
363 |
313 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
300 |
78 |
230 |
1013 |
363 |
313 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
350 |
78 |
248 |
1046 |
363 |
313 |
445 |
12-22 |
460 |
16-22 |
470 |
16-22 |
400 |
102 |
289 |
1135 |
363 |
313 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
450 |
114 |
320 |
1328 |
465 |
439 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
500 |
127 |
343 |
1226 |
546 |
481 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
结构图:
