概述:
D941X电动软密封蝶阀作为新一代调速型蝶阀,本阀从设计思路上改变了传统的靠机械变速来完成蝶板开关速度变化的模式,根据蝶板不同位置的动作特点,从电动驱动控制上进行了全新的设计。电动软密封法兰蝶阀采取改电动装置输入电流的频率,进而调整电动装置的转动速度和输出力矩,以达到控制蝶板开工关速度,实现蝶板快关、慢关两阶段关闭或慢开、快开两阶段开启的目的。与液控蝶阀具有同样的功能。D941X电动软密封蝶阀用途及特点 ;软密封蝶阀适用于温度≤80℃,公称压力≤16MPa的食品、医药、化工、石油、电力、;冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。 电动蝶阀性能可靠、配套简单、流通能力大,特别是适合于介质是粘稠、含颗粒、纤维性质的场合。
特点:
1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。
执行标准:
制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92
主要参数:
公称通经DN(mm) 50~2000 50~1600
公称药理PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动
主要零部件材料:
零件名称 材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈FBEX(D942X)-6/10/16电动软密封蝶阀 丁耐油橡胶
填料 柔性石墨
外形尺寸:
公称通径DN |
A |
B |
C |
D |
E |
额定功率 |
额定电流 |
压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
||
40 |
155 |
349 |
57 |
104 |
108 |
15W |
0.2A |
50 |
155 |
353 |
62 |
104 |
108 |
15W |
0.2A |
65 |
155 |
362 |
70 |
104 |
112 |
15W |
0.2A |
80 |
155 |
368 |
89 |
104 |
114 |
15W |
0.2A |
100 |
208 |
392 |
106 |
115 |
127 |
25W |
0.5A |
125 |
208 |
407 |
120 |
115 |
140 |
25W |
0.5A |
150 |
208 |
446 |
132 |
115 |
140 |
25W |
0.5A |
200 |
256 |
489 |
164 |
127 |
152 |
50W |
0.8A |
250 |
256 |
514 |
200 |
127 |
165 |
50W |
0.8A |
300 |
256 |
568 |
238 |
127 |
178 |
90W |
1.0A |
350 |
288 |
629 |
280 |
164 |
190 |
150W |
1.2A |
400 |
288 |
662 |
302 |
164 |
216 |
150W |
1.2A |
450 |
288 |
693 |
335 |
164 |
222 |
150W |
1.2A |
500 |
288 |
729 |
360 |
164 |
229 |
150W |
1.2A |

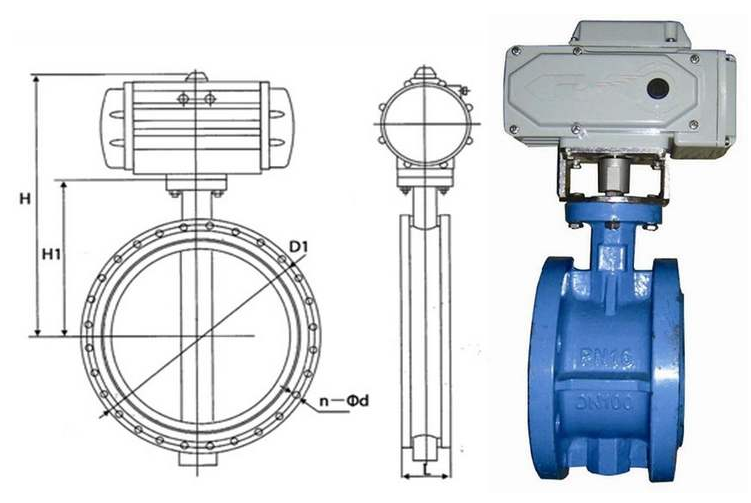

结构图:
