简介:
D941W电动蝶阀采用与阀体相同材料加工成密封圈,采用电或气动传动。其结构简单,操作方便,动作灵活,流阻小,安装维修方便,特别适用于低压差,大口径,大流量的场合。D941W电动蝶阀可与各种执行器组成不同性能的阀门(如DKJ,ZMA,ZSC,ZSL电,气动执行器组成自动调节阀与其它电,气动执行器组成一般控制阀门)广泛应用于冶金,石油,化工,轻工,电站,建材等工业部门,对生产过程进行自动调节和远距离控制或者现场操作。
主要性能:
公称通径:DN100-DN5000
公称压力:0.6MPA
适用温度:常温型:-20℃~+250℃ 中温型:-40℃~+450℃
高温型:-60℃~+650℃ 超高温型:-60℃~+1100℃
泄 漏 量:普通型≤3% 低漏型≤1%
阀板转角:70或90
输入信号:电信号0-10(4-20)mA..DC或开关信号,气信号0.02-0.1MPA
阀体阀板材料:常温型,铸铁;中温型.碳素钢;
高温型,不锈钢;超高温型,高温耐温合金钢
主要特点:
设计新颖、合理、结构独特.重量轻,启闭迅速。
操力矩小,操作方便,省力灵巧。
采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。用途及特点
通风蝶阀采用与阀体相同材料加工成密封圈,采用电动或气动传动。其
适用温度随阀体选材而定,公称压力≤0.6MPa.一般适用于工业、冶金、
环保等管道作通风调节介质流量之用。
采用标准:
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T911.5.1-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-92;JB/T9092-1999
零件材质:
零件名称 |
材料 |
阀体 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
蝶板 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
密封圈 |
与阀体相同 |
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
填料 |
氟塑料、柔性石墨 |
主要外形及连接尺寸:
公称通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
H |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
H1 |
根据阀门所需力矩而定,配置电动执行器不同,外形尺寸也不相同,详情请咨询公司技术部! |
|||||||||||||||||
H2 |
||||||||||||||||||
A |
||||||||||||||||||
A1 |
||||||||||||||||||
D |
140 |
160 |
190 |
210 |
240 |
265 |
320 |
375 |
440 |
490 |
540 |
595 |
645 |
755 |
860 |
975 |
10755 |
1175 |
D1 |
110 |
130 |
150 |
170 |
200 |
225 |
280 |
335 |
395 |
445 |
495 |
550 |
600 |
705 |
810 |
920 |
1020 |
1120 |
n-φd |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
12-18 |
12-22 |
12-22 |
16-22 |
16-22 |
20-22 |
20-26 |
24-26 |
24-30 |
24-30 |
24-30 |
28-30 |

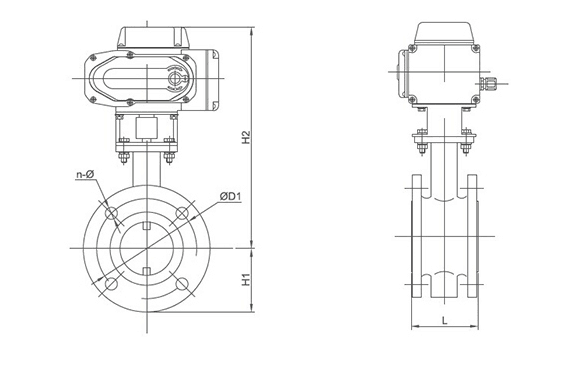

结构图:
