产品概述：

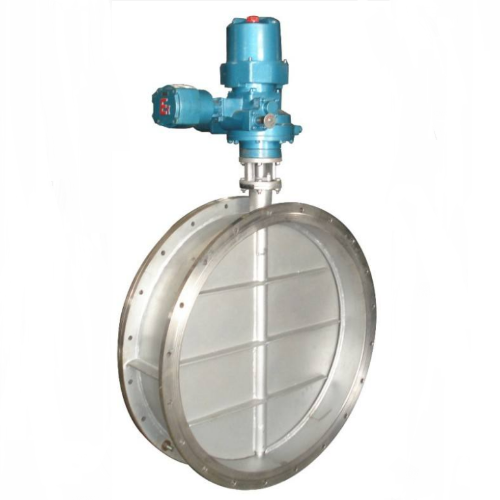

D941H电动蝶阀由角型程电子式电动执行器和蝶形阀调节机构组成。采用AOX型、CHQ型全电子式电动执行器为通风蝶形阀的驱动装置。机电一体化的结构设计，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、控制精确，以AC220V或AC380V电源电压作动力，接受控制系统输入的(4-20mA或1-5VDC)电流信号或电压信号，即可控制运转，实现对工艺流体介质的比例调节控制或开关控制。
采用标准
设计标准：GB/T12238-1989 JB/T8692-1998
法兰连接尺寸：GB/T911.5.1-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-92；JB/T9092-1999
用途：
D941H电动蝶阀采用与阀体相同材料加工成密封圈，其适用温度和耐腐蚀性岁阀体选材而定，公称压力＜0.6Mpa，其泄漏量控制在zui大流通量的2%以内，应用于工业、冶金、环保等管道作通风调节介质流量之用。具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。适用与烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。D941W电动通风蝶阀一般适用于工业、冶金、环保等通风管道作通风调节介质流量之用。
特点：
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操作力矩小、操作方便，省力灵活。
3、采用适应的材料以满足低、中、高温不同介质温度及腐蚀性介质。
4、表面油漆颜色可根据用户要求喷成银灰色或蓝色。
执行机构主要参数
公称通径DN(mm) DN50~DN200
公称压力PN(MPa) 0.1、0.25、0.6
阀芯转角 0~70°
作用形式 电开式或电闭式
流量特性 近似等百分比
允许压差Mpa 0.6
性能指标 基本误差：±2.5%；回差≤±2.0%；死区≤3.0%
电源电压 AC220V、AC380V、DC24V
调节型 信号范围 0~10mA、4~20mA、1.5VDC
开关型 电信号 AC220V、AC380V、DC24V；反馈信号，有源触点信号或无源触点信号
主要零件的材质:
|
阀体 |
铸钢、不锈钢、铬镶钼铣钢、铬钼钛钢等特殊材料 |
|
蝶板 |
铸钢、不锈钢、铬镍银钛钢、铬钼钛钢等特殊材料 |
|
密封圈 |
与阀体相同 |
|
阀杆 |
碳钢、2Cr13、不锈钢、铬钼钍钢 |
|
填料 |
氟塑料、柔性石墨 |
主要技术参数:
|
公称通径 |
DN(mm) |
50~2000 |
||
|
公称压力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
|
试验压力PN(MPa) |
强度试验 |
0.075 |
0.375 |
0.9 |
|
密封试验 |
≤1.5%泄漏量 |
|||
|
适用介质 |
煤气、含尘气体、烟道气等。 |
|||
|
驱动形式 |
电动 |
|||

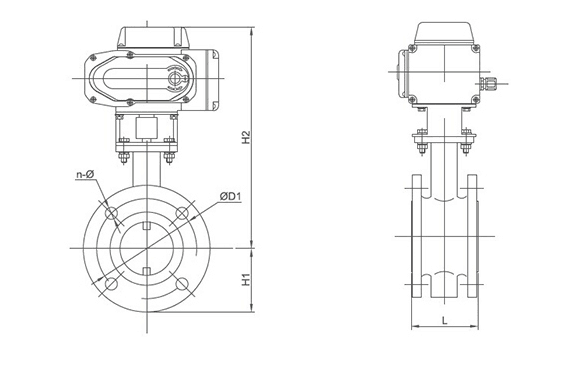

结构图：
