D941W电动通风蝶阀

型号：D941W

浏览次数：501

更新时间：2020/10/6 14:13:14

简要描述：

D941W电动通风蝶阀适用于两位切断的场合。电动通风蝶阀采用与阀体相同材料加工成密封圈，采用电传动。阀与执行机构的连接采用直连方式，电动执行机构无须配伺服放大器，输入220VAC电源即可控制运转。

概述：
D941W电动通风蝶阀适用于两位切断的场合。电动通风蝶阀采用与阀体相同材料加工成密封圈，采用电传动。阀与执行机构的连接采用直连方式，电动执行机构无须配伺服放大器，输入220VAC电源即可控制运转。电动通风蝶阀蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。电动通风蝶阀蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。电动通风蝶阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。D941W电动通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。

特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

主要零件的材质：

零件名称	材料
阀体	铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板
阀座密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

主要技术参数：

公称通径	DN	50～2000
公称压力	PN(MPa)	0.05	0.25	0.6
试验压力	强度试验	0.075	0.375	0.9
试验压力	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动

执行机构选配介绍：

项目类型	JW-05	JW-10	JW-15	JW-25	JW-50	JW-100	JW-200
力矩N.M	50	100	150	250	500	1000	2000
动作范围	0～90°
绝缘电阻	100M/DC500V
电源	AC220/380V AC24V DC24V
电机功率W	15	25	30	45	90	110	110
选配通风蝶阀口径	50-80	100-200	250-300	300-400	500-600	600-800	800-1000
执行器重量Kg	2.8	4.2	4.5	7.2	7.5	12.5	12.5

外形尺寸：

		长度	外形尺寸(参考值)				连接尺寸(标准值)						重量 (kg)
		长度	外形尺寸(参考值)				0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d	D	D1	n-d
50	2	108	70	337	180	65	140	110	4-14	140	110	4-14	16
65	21/2	112	80	357	180	65	160	130	4-14	160	130	4-14	17
80	3	114	95	385	180	65	190	150	4-18	190	150	4-18	19
100	4	127	105	405	180	65	210	170	4-18	210	170	4-18	22
125	5	140	120	483	245	72	240	200	8-18	240	200	8-18	27
150	6	140	132	508	245	72	265	225	8-18	265	225	8-18	31
200	8	152	160	566	245	72	320	280	8-18	320	280	8-18	47
250	10	165	187	623	245	72	375	335	12-18	375	335	12-18	68
300	12	178	220	750	355	93	440	395	12-22	440	395	12-22	79
350	14	190	245	803	355	93	490	445	12-22	490	445	12-22	130
400	16	216	270	852	355	93	540	495	16-22	540	495	16-22	141

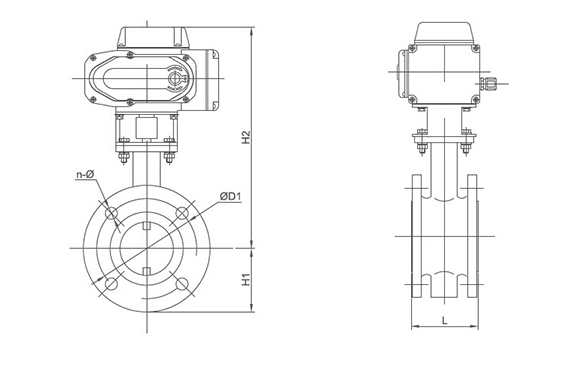

结构图：

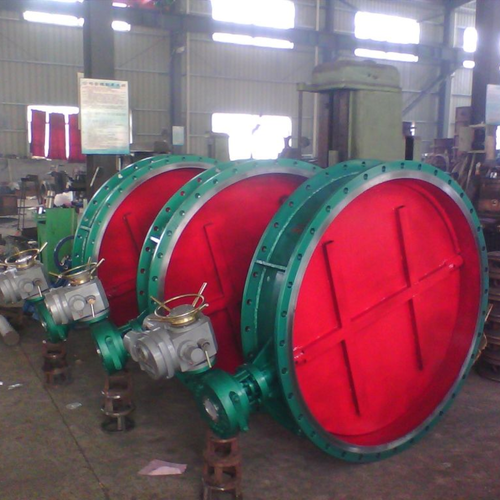

产品展示
