D673H气动对夹式蝶阀

型号：D673H

浏览次数：663

更新时间：2020/10/6 13:53:31

简要描述：

D673H气动对夹式蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。

简介：
D673H气动对夹式蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能zui佳的目的。采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式,因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的zui佳装置。

特点:
1、D673H气动对夹式蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。
7、齿轮式双活塞，输出力矩大，体积小。
8、气缸选用铝金材料，重量轻、外形美观。
9、可在顶部、底部安装手动操作机构。
10、齿条式连接可调节开启角度、额定流量。
11、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
12、IS05211标准连接为产品的安装更换提供了方便。
13、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

主要零部件材料：

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

采用标准：

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

主要技术参数：

公称通经DN（mm)	50～2000
公称药理PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

主要外形连接尺寸：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（单位:mm）

公称通经(DN)	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			1.0MPa		1.6MPa
	L	H	H1	D1	4-Ф－M	D1	4-Ф－M
50	43	625	112	125	Ф18	125	Ф18
65	46	625	115	145	Ф18	145	Ф18
80	49	645	120	160	Ф18	160	Ф18
100	56	675	138	180	Ф18	180	Ф18
125	64	715	164	210	Ф18	210	Ф18
150	70	800	175	240	Ф23	240	Ф23
200	71	850	208	295	M20	295	M20
250	76	925	243	350	M20	355	M24
300	83	1035	283	400	M20	410	M24
350	92	1070	310	460	M20	470	M24
400	102	1190	340	515	M24	525	M27
450	114	1250	380	565	M24	585	M27
500	127	1290	410	620	M24	650	M30

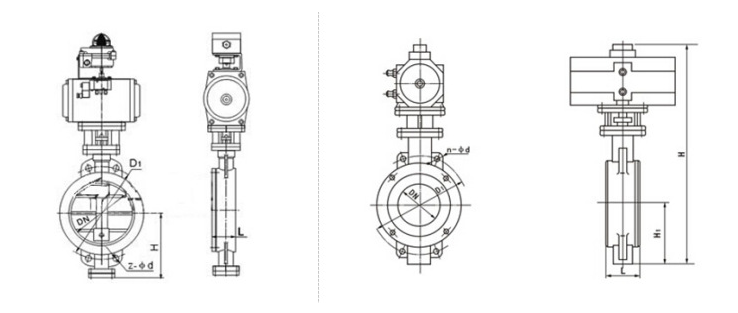

结构图：

产品展示

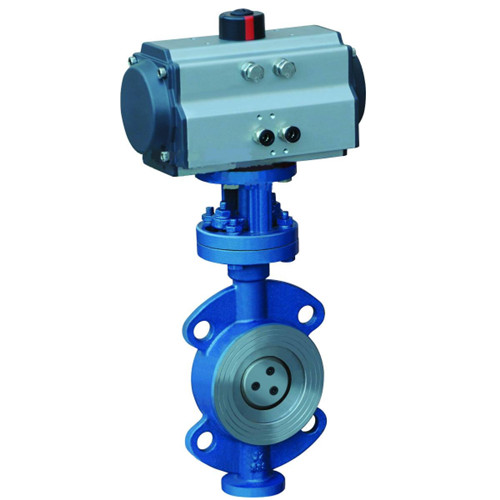

D673H气动对夹式蝶阀
