简介：
防溢流阻火呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。当罐内介质的压力在阻火呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，达到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高。
产品性能：
防溢流阻火呼吸阀的阀体能承受0.2Mpa的水压，无渗透和变形现象。呼吸阀耐低温性能在空气相对湿度大于70%，低温度为-30℃时，经过24小时的冷冻后，其阀盘开启压力符合工作压力要求，（允许压差正负20pa）。通气管的阀盘部件动作时，灵敏度高，动作完成后，保证密封。呼吸阀阀内留有足够的空间，保证储罐的通气量。呼吸阀没达到工作压力以前：公称通径≤150mm，其泄漏量≤0.04m3/h；公称通径≥220mm，其泄漏量≤0.4m3/h；当呼吸阀达到了工作压力以后：阀盘立即开启，保证储罐正常的通气要求。
特点：
1、倾倒防溢：当倾倒一家角度时，呼吸阀将完全封闭，防止液体外溢。
2、工作灵敏：采用高精度压缩弹簧，使吸气排气更加精确。
3、表面处理：阀体铸造成型，铝合金表面经钝化处理。
安装：
1、阻火呼吸阀应安装在储罐气源的zui高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀zui直接和zui大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2、若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。
3、当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
主要外形及连接尺寸：
|
规格 |
重量 |
安装尺寸（mm） |
||||
|
|
|
D1 |
D1 |
L |
H |
n×Φ |
|
DN50 |
6.5 |
Φ110 |
Φ140 |
160 |
255 |
4×14 |
|
DN80 |
9.8 |
Φ150 |
Φ185 |
213 |
260 |
4×18 |
|
DN100 |
12 |
Φ170 |
Φ205 |
265 |
290 |
4×18 |
|
DN150 |
21 |
Φ225 |
Φ260 |
305 |
330 |
8×18 |
|
DN200 |
31 |
Φ280 |
Φ315 |
355 |
350 |
8×18 |
|
DN250 |
35 |
Φ335 |
Φ370 |
420 |
400 |
|

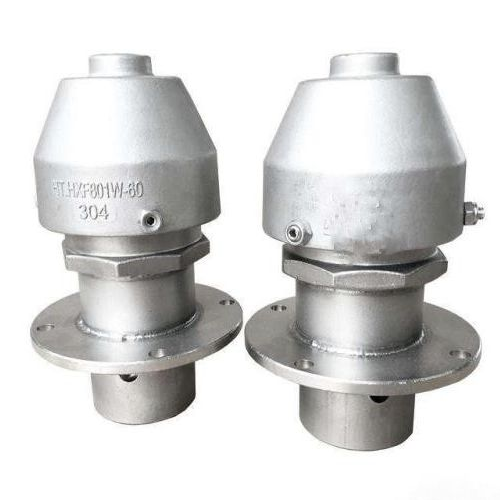

实物图：
