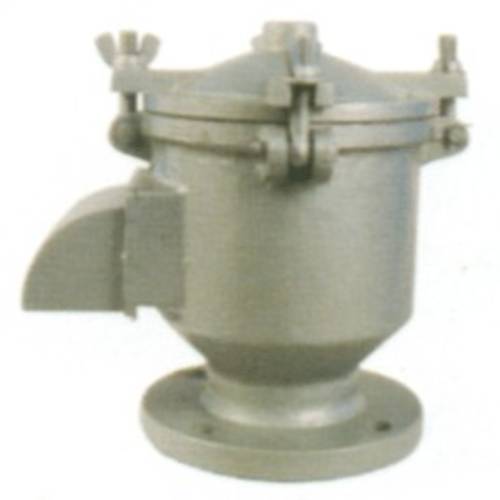

产品简介:
HXF-88快开式呼吸阀驱动方式可自动也可手动开启,连接方式可选用法兰,结构形式可选用快开式,密封结构可选用软密封、硬密封。快开式呼吸阀阀盆为硬质铝合金,其壳体为铸钢、铝合金和不锈钢三种材质。 具有通风量大、耐腐蚀等特点,适用于高寒地区使用。
工作原理:
HXF-88快开式呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。HXF-88手动快开式呼吸阀驱动方式可自动也可手动开启,连接方式可选用法兰,结构形式可选用快开式,密封结构可选用软密封、硬密封。分为HXF-88A即标准型和HXF-88B即防冻型。HXF-88全天候快开式呼吸阀阀盆为硬质铝合金,其壳体为铸钢、铝合金和不锈钢三种材质。 具有通风量大、耐腐蚀等特点,适用于高寒地区使用。
产品特点:
1、该呼吸阀分HXF-88A型即标准型和HXF-88B型即防冻型。
2、阀盆为硬质铝合金,其壳体为铸铁、铸铝和不锈钢三种材质。
3、具有通风量大、耐腐蚀等特点。HXF-88B型适用于高寒地区使用。
4、按工作压力分为Ⅰ型、Ⅱ型、Ⅲ型。
技术参数:
呼吸阀型号 |
正压 |
负压 |
HXF-88AⅠ |
+353pa |
-295pa |
HXF-88AⅡ |
+980pa |
-295pa |
HXF-88AⅢ |
+1765pa |
-295pa |
连接尺寸:
规格(mm) |
呼吸阀尺寸(mm) |
||||
D |
D1 |
D2 |
d |
||
DN50 |
140 |
110 |
90 |
4 |
14 |
DN100 |
205 |
170 |
145 |
4 |
18 |
DN150 |
260 |
225 |
200 |
8 |
18 |
DN200 |
315 |
280 |
255 |
8 |
18 |
DN250 |
370 |
335 |
310 |
12 |
18 |

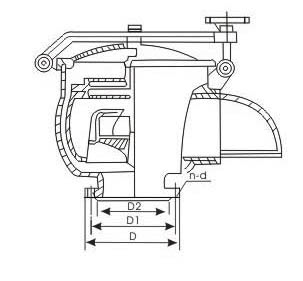

结构图:
