简介:
HXF4带呼出接管阻火呼吸阀是装在室内固定储罐顶上的接管呼吸作用,它能对石油储罐内外压差进行自动调节、其性能可靠、稳定,完全符合石油工业部SY7511-87部标准。呼吸阀是固定在储罐顶上的通风装置,以保证罐内压力的正常状态,防止罐内超压或真空使储罐遭受损坏,也可减少罐内液体、油品蒸发损耗。根据中国《石油化工设计防火规范》(GB50160-92)的规定:甲、乙类液体的固定顶罐,应设阻火器和呼吸阀,公司研制开发DB型系列新产品,具有规格齐全,结构紧凑、重量轻、通风量大、泄露小等优点。各种结构型式均可与阻火器组合构造,也可配制所需的接管。
作用:
HXF4带呼出接管阻火呼吸阀充分利用油罐本身的承压能力来减少油蒸气排放,其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压;当罐内气体的压力在机械呼吸阀的控制压力范围之内时,呼吸阀不动作,保持油罐的密闭性;当罐内气体空间的压力升高,达到呼吸阀的控制正压时,压力阀被顶开,气体从罐内逸出,使罐内压力不在继续增高;当罐内气体空间的压力下降,达到呼吸阀的控制负压时,罐外的大气将顶开真空阀而进入罐内,使罐内的压力不在继续下降。 带呼出接管阻火呼吸阀适用范围:带呼出接管阻火呼吸阀适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品,如汽油、苯、煤油、轻柴、厚油等油品及性质相同的化工产品储罐。
原理:
为了呼吸阀使用安全,应在 3-6 个月定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如有损坏应立即调换。在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。新阀启用时,应安装前清除阀盘间的防震物,否则呼吸阀将失灵。
规格:
操 作 压 力 Pa
A 正压:355 负压:295
B 正压:980 负压:295
C 正压:1765 负压:295
维护与保养:
为了确保带呼出接管阻火呼吸阀的性能达到安全使用的目的,阻火呼吸阀应定期进行检查和保养:
1、检查压力阀盘和真空阀盘动作是否灵活,导杆及阀封环接触百有无损伤。(带呼出接管阻火呼吸阀)
2、重新安装压力盘和真空盘时应保证接触面严密,导杆升降灵活。(带呼出接管阻火呼吸阀)
3、启用新的阻火呼吸阀时必须清除盘的防震物。(带呼出接管阻火呼吸阀)

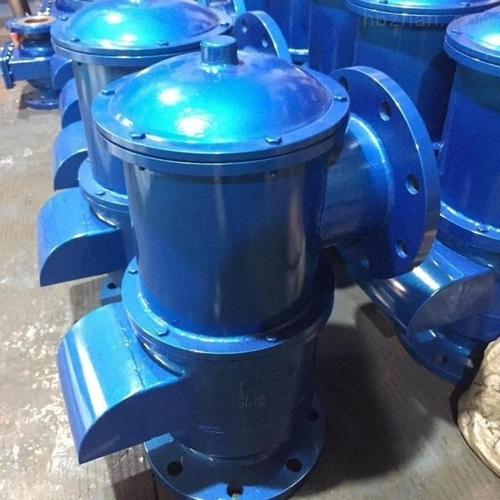

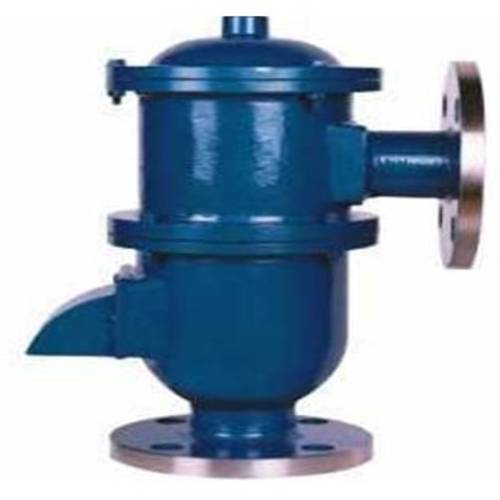

实物图:
