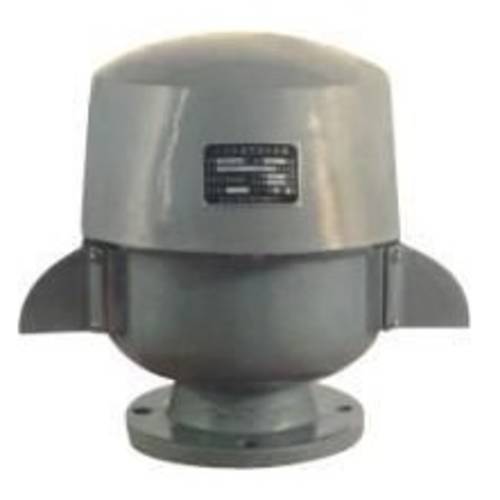

简介:
真空泄压阀安装在储罐上的负压通风装置,可与呼吸阀配套使用,以用于增加储罐空气吸入量以防储罐抽瘪,也可单独使用。该阀具有阻火器与呼吸阀的双重功能,采用双嘴结构。该阀具有通风量大,泄漏量小,耐腐蚀等特点,并有静电接地线,使该阀与罐体保持等电位。该阀具有防冻性能、也适用于寒冷地区。操作压力-392.3Pa(-40mmH 2 O),+1765(+180mmH 2 O)或按用户要求定。
适用范围:
1.真空泄压阀适用于储存闪点低于20。C甲类油品和闪点低于60。C的乙类油品,如汽油、苯、甲笨、煤油、轻柴油、厚油等油品及性质相同的化工产品储罐。
2.可与新型波纹石油储罐阻火器配套使用。
特点及性能
1.真空泄压阀壳体一般选用铸钢;
2.阀盘样用铸钢.四氟乙烯材料,耐低温,防冻;
3.结构简单,易检修,安全方便;
4.真空泄压阀性能需经测试,要完全符合石油工业部标准S Y7511-87规定。
特点:
1、泄压阀是安装在储罐上的负压通风装置,可与呼吸阀配套使用,用于增加储罐空气吸入量以防储罐抽瘪,也可单独使用。
2、ZXF真空泄压阀具有通风量大,泄漏量小,耐腐蚀等特点,并有静电接地线,使该阀与罐体保持等电位。
3、泄压阀具有防冻性能、也适用于寒冷地区。
4、操作压力-392.3Pa(-40mmH 2 O),+1765(+180mmH 2 O)或按用户要求定。
外形尺寸:
规 格 | 尺 寸 ( m m ) | ||||||
H | L | D | D 1 | D 2 | n | d | |
DN50 | 258 | 284 | 140 | 110 | 90 | 4 | 14 |
DN100 | 372 | 446 | 205 | 170 | 145 | 4 | 18 |
DN150 | 400 | 632 | 260 | 225 | 200 | 8 | 18 |
DN200 | 461 | 736 | 315 | 280 | 255 | 8 | 18 |
DN250 | 520 | 876 | 370 | 335 | 310 | 12 | 18 |
结构图:
