简介：
HXF-2带双接管阻火呼吸阀是装在室内固定储罐顶上的接管阻火呼吸作用,它能对石油储罐内外压差进行自动调节,其性能可靠、稳定，完全符合石油工业部标准。带双接管阻火呼吸阀适用于储存内点低于28。C的甲类油品和闪点低于100。C乙油品，如汽苯、煤油、轻柴油、厚油等油品及性质相同的化工产品储罐。带双接管阻火呼吸阀是装在室内固定储罐顶上的接管阻火呼吸作用,它能对石油储罐内外压差进行自动调节,其性能可靠、稳定，完全符合石油工业部SY7511-87标准。
工作原理:
HXF-2带双接管阻火呼吸阀当罐内油气压力大于油罐允许压力时，油蒸汽经压力阀外逸，此时真空阀处于关闭状态；当罐内油气压力小于油罐允许真空度时，新鲜空气通过真空阀进入罐内，此时压力阀处于关闭状态，允许压力（或真空压力）靠调节盘的重量来控制。充分利用油罐本身的承压能力来减少油蒸气排放，其原理是利用阀盘的重量来控制油罐的呼 气正压和吸气负压。当罐内气体的压力在机械呼吸阀的控制压力范围之内时，呼吸阀不动作，保持油罐的密闭性；当罐内气体空间的压力升高，达到呼吸阀的控制正压时，压力阀被顶开，气体从罐内逸出，使罐内压力不在继续增高；当罐内气体空间的压力下降，达到呼吸阀的控制负压时，罐外的大气将顶开真空阀而进入罐内， 使罐内的压力不在继续下降。让罐内与罐外的气压平衡，来保护储罐的安全装置。
结构特点:
带双接管阻火呼吸阀由压力阀和真空阀两部分组成。本阀阀体能承受0.2Mpa的水压，无渗透和变形现象。阀体内留有足够的空间，保证储罐的通气量。阀盘部件动作时，灵敏度高，动作完成后，保证密封。可耐低温性能在空气相对湿度大于70%，低温度为-30℃时，经过24小时的冷冻后，其阀盘开启压力符合工作压力要求，（允许压差正负20pa）。有静电接地线，使该阀与罐体保持等电位。目前在接管式呼吸阀容易产生静电的部位，做了技术改进添加了聚四氟乙烯垫片所以不需要接静电排放装置。带接管呼吸阀能自动通气调节平衡油罐内外压力，对油罐起到安全作用。该阀能对石油储罐内外压差进行自动调节、其性能可靠、稳定，完全符合石油工业部标准。
产品维护：
为了确保带双接管阻火呼吸阀的性能达到安全使用目的，阻火呼吸阀应定期进行检查和保养：
1、 检查压力阀盘和真空阀盘动作是否灵活，导杆及阀封环接触面有无损伤。
2、 重新安装压力盘和真空盘时应保证接触面严密，导杆升降灵活。
3、 启用新的呼吸阀时必须清除盘的防震物。
产品参数：
|
型 号 |
HX-2 HXF-2 |
防爆等级 |
BS 5501:ⅡA ⅡB ⅡC |
|
规 格 |
DN 25～350 GB 81～59 |
螺帽螺栓 |
20# 304 304L 316 316L |
|
壳体材质 |
L2 A3 304 304L |
密封垫片 |
丁Q橡胶 聚四氟乙烯 金属垫片 |
|
阻火层材质 |
304 304L 316 316L |
环境温度 |
CS:–30℃ ～+350℃ |
|
正压阀盘材质 |
L2 A3 PTFE |
连接方式 |
法兰连接螺纹连接
|
|
负压阀盘材质 |
L2 A3 PTFE |
法兰标准 |
HG GB SH HGJ JB ANSI JIS |
|
正压阀盘压力 |
+36mmH2O～+1000mmH2O |
设计制造检准 |
GB5908-86 SY7511-87 |
|
负压阀盘压力 |
-20mmH2O～-50mmH2O |
外表 |
CS SS |
规格尺寸：
|
DN |
L |
H |
|
|
25 |
1 |
160 |
500 |
|
50 |
2 |
320 |
650 |
|
80 |
3 |
450 |
750 |
|
100 |
4 |
450 |
950 |
|
150 |
6 |
620 |
1100 |
|
200 |
8 |
750 |
1200 |
|
250 |
10 |
850 |
1500 |
|
300 |
12 |
1100 |
1750 |

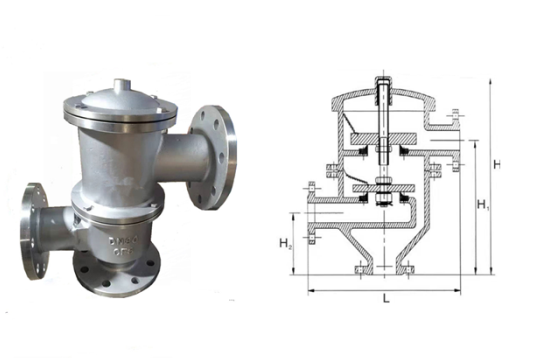

结构图：
