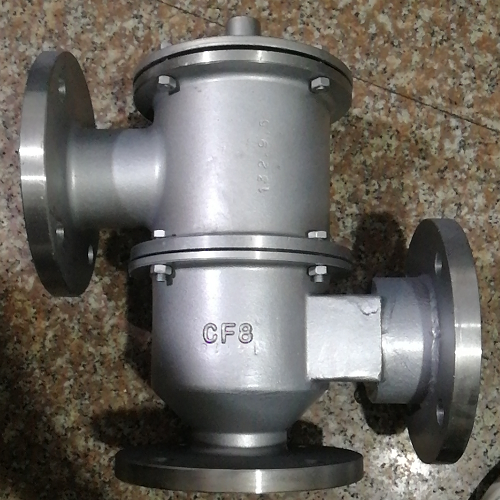

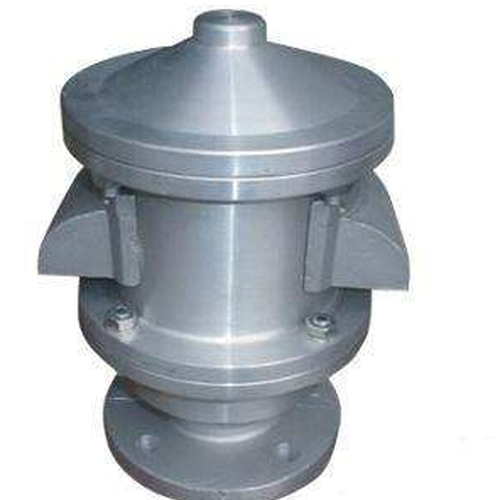

简介:
HXF1双嘴呼吸阀又名双向阻火呼吸阀,双向阻火呼吸阀是在普通全天候呼吸阀基础上的改进的更新换代产品,具有阻火器与呼吸阀的双重功能,采用双嘴结构,具有通风量大,泄漏量小,耐腐蚀等特点,是固定顶式储罐上的理想安全设备。呼吸阀的选用由操作压力决定安全阀的公称压力,由操作温度决定安全阀的使用温度范围,由计算出的安全阀的定压值决定弹簧或杠杆的定压范围,再根据使用介质决定安全阀的材质和结构型式,再根据安全阀泄放量计算出安全阀的喉径。以下为安全阀选用的一般规则。
适用范围:
HXF1双嘴呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。 双嘴呼吸阀可与波纹阻火器配套使用。
工作原理:
呼吸阀在系统中起安全保护作用。当系统压力超过规定值时,呼吸阀汀开,将系统中的一部分气体排入大气,使系统压力不超过允许值,从而保证系统不因压力过高而发生事故。安全阀又称溢流阀。图示为安全阀的几种典型结构形式。图a为活塞式安全阀,阀芯是一平板。气源压力作用在活塞A上,当压力超过由弹簧力确定的安全值时,活塞A被顶开,一部分压缩空气即从阀口排入大气;当气源压力低于安全值时,弹簧驱动活塞下移,关闭阀口。为先导式呼吸阀,以小型直动阀提供控制压力作用于膜片上,膜片上硬芯就是阀芯,压在阀座上。当气源压力A大于安全压力时,阀芯开启,压缩空气从左侧输出孔排入大气。膜片式安全阀和先导式安全阀压力特性较好、动作灵敏;但开启力比较小,即流量特性较差。实际应用时,应根据实际需要选择安全阀的类型,并根据排气量选择其通径。
产品参数:
公称压力:PN0.5-16Mpa
工作温度:0-550℃
公称通径:DN15-150mm
连接方式:法兰,螺纹,焊接
材质:304,316,304L,316L,SS316,WCB,WC6,WC9,CF3,CF8,铸钢,铸铁,球墨铸铁,锻钢,不锈钢等。
使用与保养:
双嘴呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。为了 双嘴呼吸阀使用安全,在使用前先检查导杆和阀盘是否灵活。 双嘴呼吸阀要定期(6个月内)检查通气口正、负阀盘是否灵活,阀盘接触面有无损坏,如有损坏应立即检修。 检修完毕后,一切正常可重新使用。

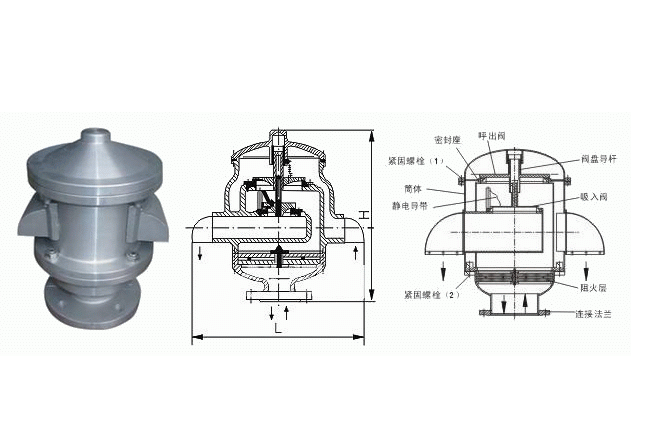

结构图:
