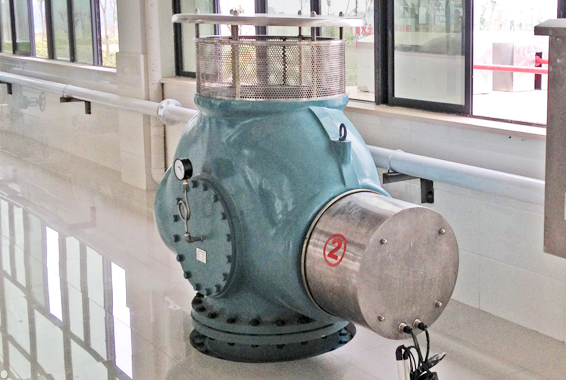

HX-DP虹吸式真空破坏阀工作原理:
      HX-DP虹吸式真空破坏阀结构可以分为水腔、空气腔、主副电磁操作机构及电气 控制箱。水腔部分和输水主管道相连接，空气腔和大气相通，主副电磁操作机 构安装在阀门左右两侧，电气控制箱根据具体设计要求配置安装在就近的地方 。 阀门电气控制模块经通电后，主、副电磁操作机构被电磁铁的吸力作用下，此 时阀门主轴移动，安装在主轴上的两片阀瓣橡胶密封圈和两阀座相密封，这时 水腔和空气腔的大气被隔断就形成虹吸。阀门电气控制模块断电，电磁铁马上分离，在蓄能弹簧的驱动作用下，主轴上 的两片阀瓣向右移动，此时阀与阀座急速分开，由于主管道内负压真空作用下 ，大气经空气腔急速涌进水腔内与主管道相通，破坏虹吸现象，实现分水断流 。

常见问题：
1、何为虹吸输水管道？
一个低水位的水源往高水位的地方供水，管道的两边管子都淹没在水里，在输水过程种没有接触大气的输水方式，叫虹吸式输水流道。
2、虹吸式输水方式比直流式输水是否节能？
虹吸式输水可以节能30%以上的能量，是因为虹吸式输水在输水过程中是不需要能耗（理论上说），只需要水泵在启动的时候泵水需要能耗，水在真空中输水过程中是自流的，不需要能耗。
3、为什么要安装虹吸破坏阀？
虹吸破坏阀是非常重要的设备，被大家忽略了。如果虹吸管道上没有快速打开的虹吸破坏阀，对泵站是致命的。如果虹吸破坏阀没有及时开阀，让大气进入母管道，破坏虹吸现象，高水位水到流到水泵里面，水泵叶轮到转，会引起水轮飞逸事件，造成巨大的经济损失。
4、哪里才是虹吸破坏阀正确的安装位置？
虹吸破坏阀安装在输水管道出水口偏前15度位置，是因为这个位置是管道空气聚集的地方，只要在这个地方安装阀门是快速断流的保证因素之一。
5、如何选择正确的虹吸破坏阀型号？
理论计算上计算，虹吸破坏阀只需要取主管道的横载面积的5-10%，就可以破坏虹吸现象。
6、虹吸破坏阀可以代替虹吸式输水管其他设备吗？
    虹吸式输水管道断流是2种方式，他们比较如下。
A、一种快速闸门（蝶阀）断流。如果选蝶阀断流，管道上需要配同口径的蝶阀和阻尼式止回阀，还需要配检修事故闸门。水泵停车时候，水流到转止回阀关闭，这样就可以断流了。
B、一种是虹吸破坏阀断流。水泵停车时候吗，打开虹吸破坏阀，空气进入管道，破坏真空就可以断流。这个系统的阀门检修很麻烦，需要很大工厂量。上面2种断流方式，一个小口径的虹吸破坏阀可以代替大口径的蝶阀和止回阀。这个系统阀门在管道外部，检修非常简单和经济。

产品选型：
HXQP气动虹吸破坏阀只需要取主管道的横载面积的8%
母管是1400mm, 它的横载面积是0.7*0.7*3.14=1.54㎡
虹吸破坏阀 1.54*6%=0.093㎡
阀门选型： DN= *2*1.15=395mm
虹吸破坏横载面积的6%
能量消耗率0.15%

HXDP压力平衡式虹吸破坏阀只需要取主管道的横载面积的5%
母管是1400mm, 它的横载面积是0.7*0.7*3.14=1.54㎡
虹吸破坏阀 1.54*5%=0.08㎡
阀门选型： DN= *2*1.15=367mm
虹吸破坏横载面积的5%
能量消耗率0.15%

HXZP自力虹吸破坏阀只需要取主管道的横载面积的10%
母管是1400mm, 它的横载面积是0.7*0.7*3.14=1.54㎡
虹吸破坏阀 1.54*10%=0.154㎡
阀门选型： DN= *2=510mm
虹吸破坏横载面积的10%
能量消耗率0.15%

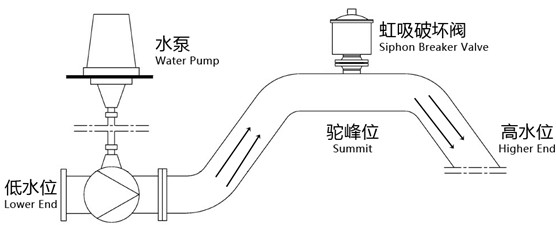

安装使用图：
