产品简介:
GYA液压安全阀是（活瓣式）呼吸阀的安全备用设备，它的吸气和呼气的动作压力略高于（活瓣式）呼吸阀，在呼吸阀一旦失灵或在冬季，其活瓣冻结时，液压安全阀的液封即被破坏从而保护油罐遭到破坏。GYA液压安全阀性能： 液压安全阀装于油罐顶部与呼吸阀配合使用，在呼吸阀一旦失灵起安全作用。控制压力：+220毫米水柱、-65毫米水柱。
标准规范：
设计制造标准：GB/T 12243-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
安装说明：
1、各种液压式安全阀都应垂直安装。
2、该产品出口处应无阻力，避免产生受压现象。
3、该产品在安装前应专门测试，并检查其官密封性。
4、对使用中的产品应作定期检查。
产品尺寸：
|
规格 |
图号 |
重量 KG/台 |
尺寸mm |
|||||||
|
d |
D |
D1 |
D2 |
d1 |
L |
H |
N |
|||
|
DN80 |
GYA-80 |
30 |
85 |
150 |
185 |
125 |
18 |
376 |
424 |
4 |
|
DN100 |
GYA-100 |
42 |
105 |
170 |
205 |
145 |
18 |
500 |
605 |
4 |
|
DN150 |
GYA-150 |
66 |
148 |
225 |
260 |
200 |
18 |
650 |
705 |
8 |
|
DN200 |
GYA-200 |
97.2 |
210 |
280 |
315 |
355 |
18 |
900 |
755 |
8 |
|
DN250 |
GYA-250 |
140.2 |
264 |
335 |
370 |
310 |
18 |
1050 |
885 |
12 |

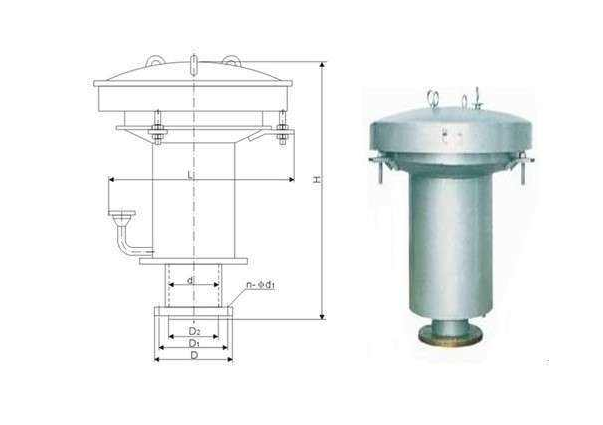

结构图：
