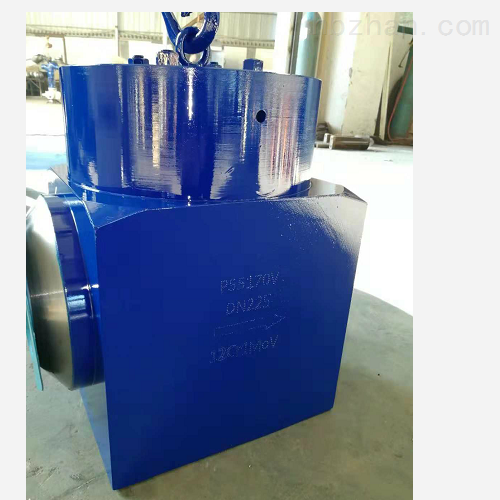

产品简介：
水压实验堵阀广泛应用于水处理设备，化工设备，石化设备，石油设备，造纸设备，采矿设备，电力设备配套，液化气设备，食品设备，制药设备，给排水设备，市政阀门，机械设备阀门，电子工业阀门，城建阀门，工业管道阀门，通用零部件，工业设备，消防暖通，中央空调，过滤设备，环保设备等领域。水压实验堵阀阀体采用优质铸钢件，两端加工成U型坡口与配管直接对焊,两种材料化学成份及性能相近,焊接性能优良,无需焊中间过渡段；四开环采用38CrMoAlA抗蚀氮化，保证其热强性，并耐磨、耐蚀、防划伤，拆装方便；中腔自密封垫圈、采用高温汽用波纹石棉垫圈，内部编织18-8丝增强，以保证密封，延长使用寿命；密封面堆焊1Cr18Ni9Ti，防锈、抗冲蚀，多次试验仍能保证密封。

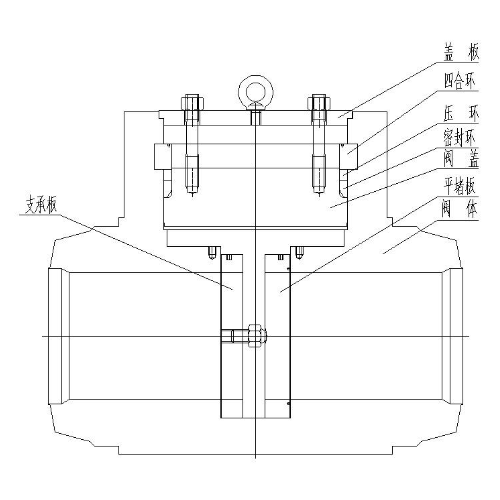

结构特点：
1、阀门压力等级按等于或高于设计压力和设计温度选取。
2、阀门按E101、ANSIB16.25JB/T6903、JB/T6440、JB/T6902、JB/T6439、JB/T3595等相关标准设计、选材、制造、检验及验收。
3、可采用无传动装置方式和蜗轮传动方式两种（见图示）。
4、采用压力自紧式密封结构和螺栓连接阀盖结构两种形式，两端支管为焊接连接。
5、采用平面O型圈密封，阀座采用不锈钢堆焊而成。
6、对采用无传动装置方式，水压试验时装入堵板，水压试验后取出堵板可以进行多次水压试验。
7、堵板密封可通过调节支撑板上端的调节螺钉进行调节，以达到密封目的。
安装说明
1、安装在300MW、600MW锅炉过热器出口、再热器入口、出口蒸汽管道上，作为进行水压试验进的隔离装置。采用无传动装置方式，水压后拆除内部堵板，装入导流套，作为管道使用，下次水压时可再装入堵板。
2、水压试验水温为20-70℃。
3、阀门与管道采用对口焊接时，阀体进出口与接管口径应取得*。若阀门接口管道材料不相容，则需焊接过渡段。
4、阀门安装必须按阀体注射箭头方向进行安装，对采用无传转动装置方式，水压试验后取出堵板，O型密封圈应妥善保存。若采用蜗轮传动方式，则水压试验后无需拆除内部结构。
5. 水压试验完毕后，取出堵板及支板等件，与其它附件一道放入原包装箱内妥善保管、以备下次使用。
注意事项：
1、SD61HY水压实验堵阀密封面若是有损伤，可以修复，但必须重新进行水压密封试验，必须需要试验合格才能再次使用。
2、水压试验时密封泄露需要检查安装方向是否正确。
3、阀门需要防腐蚀，可以放置在室内或者干燥的地方
产品参数：
|
型号 |
口径 |
主要外形尺寸及连接尺寸(mm) |
重量(kg) |
|||
|
L |
d |
D |
H |
|||
|
GFIP6BW |
16 |
991 |
386 |
432 |
730 |
1130 |
|
22 |
1295 |
500 |
486 |
655 |
1800 |
|
|
GFIP6BWG |
22 |
1295 |
500 |
584 |
700 |
1880 |
|
34 |
1753 |
778 |
882 |
1044 |
4928 |
|
