产品简介:
Q41FPVC塑料球阀构造简略,只由少数几个零件组成,资料耗用省;体积小、重量轻、安装尺寸小,驱动力矩小, 压力调节阀,操作简便、敏捷,只需旋转90度即可快速启闭;并且还同时具有良好的流量调节功效和封闭密封特性。UPVC塑料球阀产品的专业生产厂家保证其不但耐酸、耐碱、耐腐蚀,且具有较高的机械强度,并符合国家饮用水卫生标准。产品密封性能优良,被广泛用于民用建筑、化工、制药、石化、冶金、农业灌溉,水产养殖等水管路系统。
产品性能:
Q41FPVC塑料球阀适用于带腐蚀性介质的输送过程的截流,根据不同材质温度-14℃~100℃、-40℃~140℃。密封圈采用F4。耐腐性能优异,延长使用寿命。转动灵活、使用方便。整体式球阀泄漏点少,强度高,连接式球阀装拆方便。 球阀的安装使用: 两端法兰与管路连接时,要均匀拧紧螺栓,防止法兰变形造成泄漏。 顺时针方向旋转手柄为关闭,反之为开启。只可作断流、通流,不宜有流量调节。 含硬颗粒液体容易使球表面划伤。全部零件采用FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS注塑件组装成型,耐腐蚀性能优良。
产品用途:
1、应用于化工热流体输送
2、工业废水排放。
3、半导体电子厂的热水与热温化学药业工程配管。
4、消防配管。
5、民用净水管路。
6、养殖业和灌溉业管路系统。
塑料材质的使用选型:
1、增强聚丙烯(FRPP)材质:抗酸耐腐蚀35%,使用温度-20℃-90℃。
2、硬聚氯乙烯(UPVC)材质:抗酸耐腐蚀50%,使用温度-10℃-70℃。
3、氯化聚氯乙烯(CPVC)材质:抗酸耐腐蚀70%,使用温度-40℃-95℃。
4、聚偏二氟乙烯(PVDF)材质:抗酸耐腐蚀100%,使用温度-40℃-140℃。
安装事宜:
塑料球阀安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。安装在保温管道上的各类手动阀门,手柄均不得向下。阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。阀法兰与管线法兰间按管路设计要求装上密封垫。带传动机构的球阀,按产品使用说明书的规定安装
产品参数:
产品名称: | 塑料球阀 | 产品型号: | Q41FPVC |
公称通径: | DN15~DN200 | 结构形式: | 球形 |
公称压力: | 1.6Mpa~4.0Mpa | 连接方式: | 法兰、外螺纹、承插焊 |
适用温度: | -20ºC~+180ºC~425ºC~550ºC | 驱动方式: | 手动、电动、气动 |
阀体材质: | PVDF、CPVC、UPVC、PVC、RPP 、ABS | 制造标准: | 国标GB、德国DIN、美国API、ANSI |
适用介质: | 水、油、气体、腐蚀性液体等 | 生产厂家: | 浙江铭昌自控阀门有限公司 |

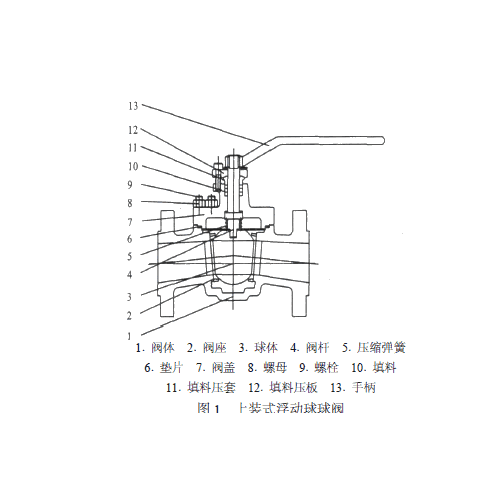

零件材质表:
NO | 名称 | 材质 |
1 | 阀体 | FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS |
2 | 球 | FRPP、PVDF、CPVC、UPVC、PVC、RPP、ABS |
3 | 密封圈 | PTER、F4 |
4 | 内塞 | FRPP、PVDF、CPVC、UPVC、PVC、RPP |
5 | 手柄 | ABS |
6 | 压紧螺母 | FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS |
7 | 密封 | PTER、F4 |
8 | 阀杆 | FRPP、PVDF、CPVC、UPVC、PVC、RPP、ABS |

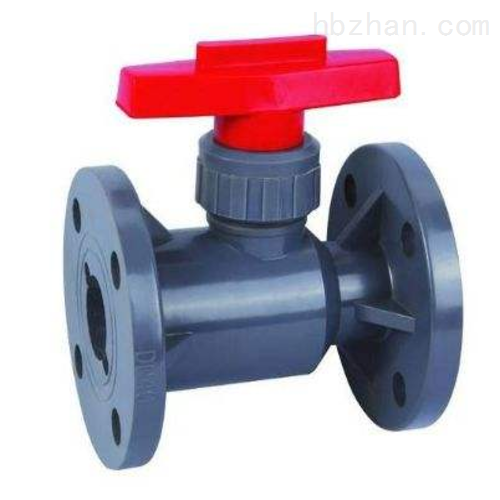

实物图:
