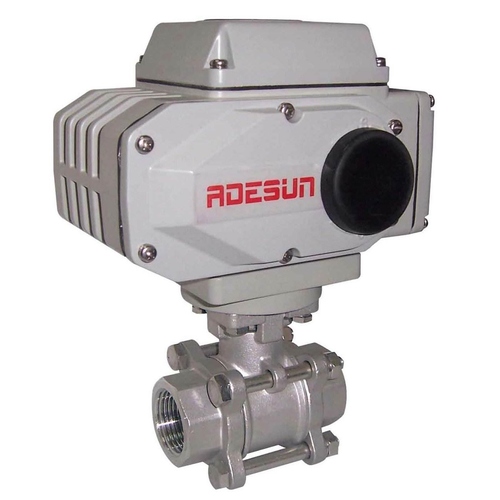

概述：
　  　Q911F电动三片式球阀流体阻力小，是所有阀类中流体阻力小的一种，以AC220V、AC380V或DC24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。2．全电子式电动执行机构，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度（0-90°任意角度），实现比例调节动作。3．球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。特别适用于要求零泄漏率的场合。

用途：
　　Q911F电动三片式球阀是一种（球体）绕垂直于通道轴旋转90°的阀门，其由角行程电子式电动执行器和O型阀，密封性能优良，流量大，流阻系数小，结构简单，维修方便，使用寿命长。阀体通道和连接管直径相等，形成一个直径，介质几乎可以无损失地流过。该产品通常用于密封要求严格的场合。除了控制气体、液体和蒸汽介质外，它还适用于控制污水和含有纤维杂质的介质。Q911F型电动三片式球阀(又称电动丝绸球阀的特点)广泛应用于石油、化工、冶金、轻工、造纸、电站、制冷等领域的工作。电动球阀是一种旋转角度为90度的旋转球阀。

特点：
        电动三片式球阀（内螺纹连接球阀）及对焊连接球阀分为整体式（一片式）、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。根据连接方式可选螺纹连接、对焊连接、法兰连接。阀体铸造采用台湾引进的工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW)，并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止操作失误。

性能：
        电动三片式球阀结构组成，属旋转类型高性能调节或开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。电动三片式球阀（内螺纹连接球阀）及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。


产品特征

主要零件材料:

主要连接尺寸及重量

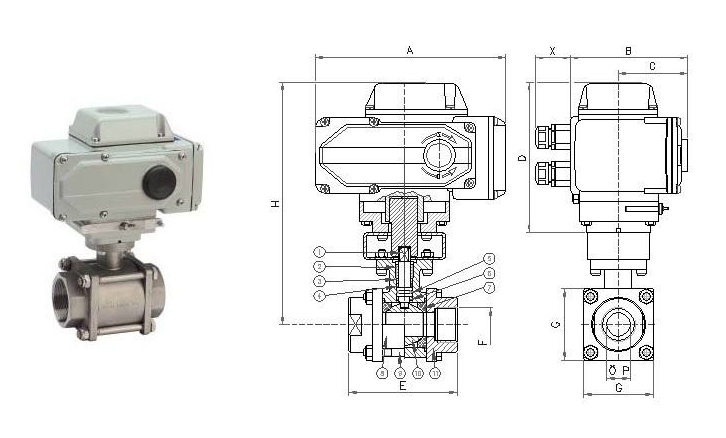

结构图：
