简介:

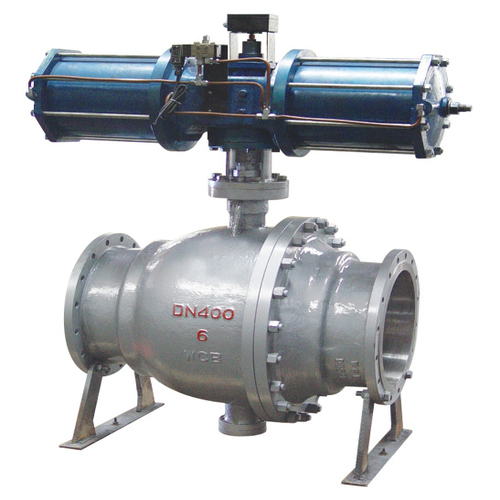

Q647MF气动卸灰球阀是我厂根据冶金行业高炉煤粉喷吹系统的特点而研制开发的新一代产品,具有超越普通球阀的优点,是作为控制含称气体,含颗粒液体及固体粉末管路系统启闭装置的理想设备。采用单向密封和进口缩孔式结构,特别适用于煤粉喷吹的气固二项介质中,不会积灰卡住。 密封圈、密封座、球体对零件采用专门材料和特殊工艺处理、耐磨损、寿命长。 密封圈装有自动磨损补偿装置,不会因使用一段时间后的磨损产生泄漏。 采用双阀杆固定式圆球,可长期保持开启和关闭的位置精度。 开启和关闭扭矩小,灵活轻便。 执行机构有手动、气动、液动、电动等,可远距离集中控制或计算机程制。 本阀安装时介质流向符合阀体睛箭头的指向。该阀主要应用于高炉煤粉喷吹系统的下煤阀、输煤阀、安全阀、充氮阀、充压阀、补压阀、流化阀、均压阀等。
工作原理:
Q647MF气动卸灰球阀由阀门本体和气动装置二部分组成,其中阀门本体由阀体、阀盖、球体、上下阀杆、密封圈、阀座等组成。气源接入气动装置,使气动装置输出轴旋转,从而带动阀杆,球体旋转,完成阀门启闭动作。本阀门阀体和阀盖之间,阀座和阀体之间及上下阀杆与阀体之间都采用O形橡胶密封圈,故结构简单,密封可靠。本阀的密封副采用不锈钢球体与对位铜聚苯密封圈配对,摩擦系数小,耐磨性能好,密封可靠,且操作扭矩小。Q647MF气动卸灰球阀又可称为气动喷煤粉球阀是专用于介质为含尘、含固体粉末的专用控制球阀,特别适用于:高炉煤粉喷吹、空气管路及喷枪管路等系统,常用于石油、冶金、煤炭、矿石的开采与提炼和管道输送系统中截断或接通介质。
产品特点:
1.采用双向密封,用在煤粉喷吹系统,不会积灰卡住。
2.选用经特殊工艺处理的对位铜聚苯作密封圈材料,耐温,耐磨性能优越。
3.采用双阀杆固定式球体,可长期保持开启和关闭的位置的精度。
4.阀门座有自动补偿磨损装置,确保长期可靠的密封性能。
5.阀门结构紧凑,重量轻,控制方便,性能可靠。
优点:
1、MQ647AF喷煤粉球阀的阀座带有磨损自动补偿装置,更可靠的确保球阀的密封性能;
2、此阀门的密封圈采用特殊材料制成,具有耐高温、耐磨损、使用寿命长的特点;
3、阀杆采用整体锻造并调制处理,硬度达到HB220~250,阀杆采用防吹出结构设计,根据需要可加长阀杆用于埋地场所;
4、根据客户需要,卸灰球阀喷煤粉球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5、密封副形式多样,根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计;
6、根据需要可设置注脂辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封;
材质表:
公称通径DN(mm) |
50-1200 |
|||||
公称压力PN(MPa) |
1.6 |
2.5 |
4.0 |
|||
公称压力 |
强度试验 |
2.4 |
3.8 |
6.0 |
||
密封试验 |
1.8 |
2.8 |
4.4 |
|||
材料代号 |
C |
P |
R |
|||
主 要 零 件 |
阀 体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
||
球 体 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|||
阀 杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|||
密封圈 |
增强聚四氟乙烯 对位聚苯 硬质合金 |
|||||
填 料 |
聚四氟乙烯 柔性石墨 |
|||||
适 用 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
||
适用温度 |
-28℃ - 300℃ |
|||||
执行器 |
型 号 |
AW/DA/SR系列、GTD/GTE系列、QGSY系列等 |
||||
气源压力 |
0.4-0.7MPa |
|||||
执行标准 |
设计制造 |
结构长度 |
法兰尺寸 |
压力温度 |
试验检验 |
|
GB12237 |
GB12221 |
GB9113 |
GB9131 |
GB13927 |
规格尺寸:
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) |
重量 (KG) |
|||||||||||||
D |
D1 |
D2 |
D3 |
L |
L1 |
L2 |
L3 |
L4 |
H |
H1 |
b |
f |
n-do |
|||
0.25-1.0 |
200 |
320 |
280 |
255 |
424 |
500 |
225 |
274 |
216 |
185 |
780 |
270 |
22 |
3 |
8-18 |
720 |
250 |
375 |
335 |
300 |
535 |
600 |
300 |
476 |
400 |
381 |
898 |
330 |
24 |
3 |
12-18 |
830 |
|
300 |
440 |
395 |
362 |
646 |
700 |
322 |
476 |
400 |
381 |
987 |
374 |
24 |
3 |
12-22 |
990 |
|
350 |
480 |
445 |
412 |
646 |
800 |
400 |
476 |
400 |
381 |
1078 |
414 |
26 |
3 |
12-22 |
1156 |
|
400 |
540 |
495 |
462 |
780 |
900 |
450 |
476 |
400 |
381 |
1230 |
431 |
28 |
3 |
16-22 |
1290 |
|
500 |
640 |
600 |
568 |
960 |
1000 |
500 |
476 |
400 |
381 |
1470 |
515 |
30 |
3 |
20-22 |
1470 |
|
600 |
755 |
705 |
670 |
1040 |
1067 |
550 |
476 |
400 |
381 |
1560 |
595 |
30 |
3 |
20-26 |
1690 |

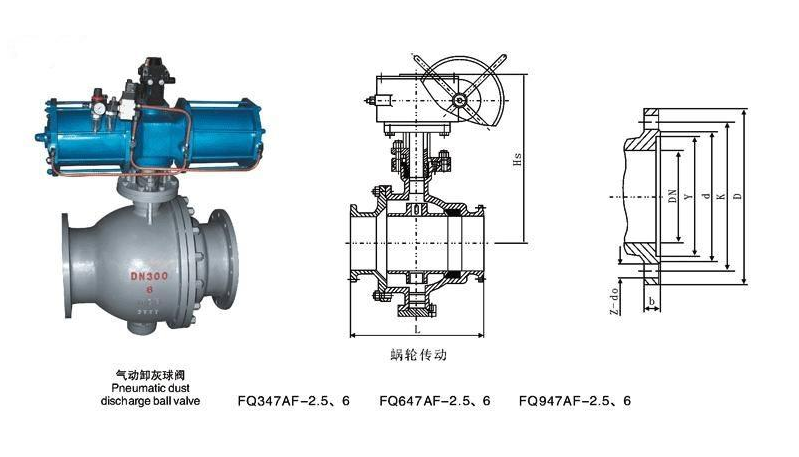

结构图:
