概述:

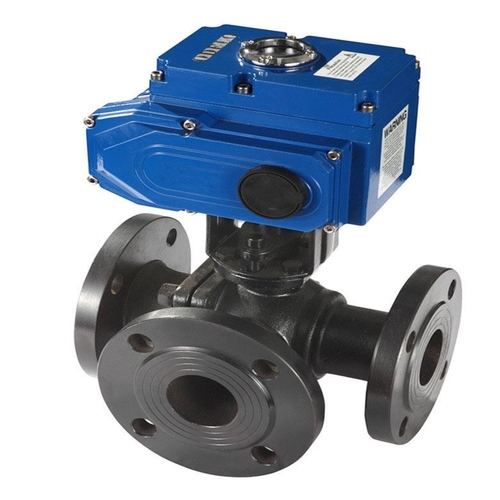

Q945F电动三通球阀是由角行程电动执行机构和三通球阀组成,是一种旋转类电动切断调节阀门。电动三通球阀有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好等特点。能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。具有关闭严密,结构紧凑,重量轻,维修方便等优点。
产品用途:
Q945F电动三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型电动三通球阀适用于介质的分流、合流或流向 切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,电动三通球阀一般采用三个阀座结构,亦可根据用户要求采用四阀座结构。电动防爆三通球阀可分为L形和T形,电动L形三通球阀Q944F用于介质流向的切换,能使相互垂直的两个通道连接;电动T形三通球阀Q945F用于介质分流、合流及流向切换,T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
产品特点:
1、三通电动球阀结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、三通电动球阀密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、三通电动球阀一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
4,三通电动球阀维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
安装使用:
1.室内装置或有防护方式户外应用;
2.户外露天装置,有风、砂、雨露、阳光等侵蚀;
3.具有易燃、易爆气体或粉尘环境;
4.湿热带、干热带地区环境;
5.管道介质温度高达450℃以上;
6.环境温度低于-20℃以下;
7.易遭水淹或浸水中;
8.具有放射性物质(核电站及放射性物质试验装置)环境;
9.舰船上或船坞码头(有盐雾、霉菌、潮湿)的环境;
10.具有剧烈振动的场合;易于发生火灾的场合;
外形尺寸:
公称通径DN |
L |
L1 |
W |
H |
D |
D1 |
额定功率 |
额定电流 |
15 |
150 |
155 |
132 |
256 |
95 |
65 |
15W |
0.2A |
20 |
160 |
155 |
132 |
260 |
105 |
75 |
15W |
0.2A |
25 |
180 |
155 |
132 |
266 |
115 |
86 |
15W |
0.2A |
32 |
200 |
155 |
132 |
270 |
140 |
100 |
15W |
0.2A |
40 |
220 |
208 |
165 |
312 |
150 |
110 |
25W |
0.5A |
50 |
240 |
208 |
165 |
325 |
165 |
125 |
25W |
0.5A |
65 |
260 |
208 |
165 |
336 |
185 |
145 |
25W |
0.5A |
80 |
280 |
256 |
211 |
365 |
200 |
160 |
50W |
0.8A |
100 |
320 |
256 |
211 |
400 |
215 |
180 |
90W |
1.0A |
125 |
380 |
256 |
211 |
420 |
245 |
210 |
90W |
1.0A |
150 |
440 |
288 |
235 |
440 |
280 |
240 |
120W |
1.2A |
200 |
550 |
288 |
235 |
470 |
335 |
295 |
150W |
1.2A |
备注:产品如更换升级,相关参数若有变动请恕不另行告知 |

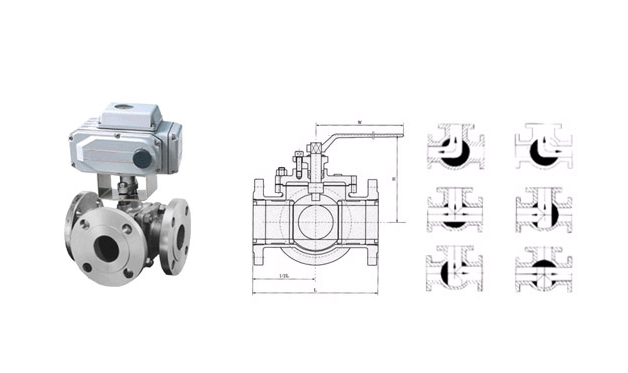

结构图:
