简介:

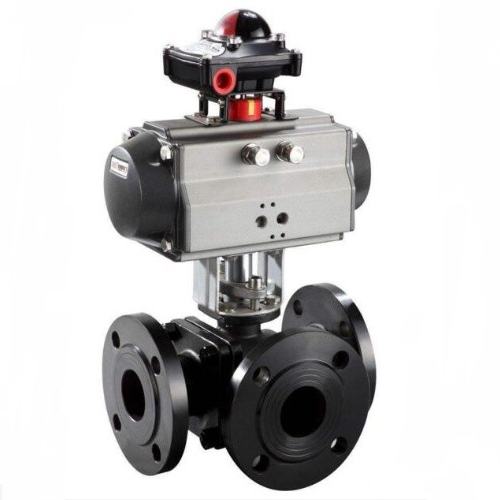

Q644F气动三通球阀是由气动执行器带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。球阀气动执行器采用新型AT/GT系列气动执行器,其结构获得国家实用新型,有双作用和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;Q644F气动三通球阀采用AW系列气动执行器,拨叉式结构传动,结构合理,输出扭矩大。球阀分L型和T型,
特点:
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2,维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
3、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
4、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
5、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
6、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
范围:
L(T)形气动球阀是由气动执行机构和三通阀组成,是一种旋转类切断调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。L型球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型球阀适用于介质的分流、合流或流向 切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,气动三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制。
产品说明:
公称压力 |
试验压力 |
||
壳体 |
高压液密封 |
低压液密封 |
|
1.6 |
2.4 |
1.76 |
0.6 |
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
CLASS150 |
3.0 |
2.2 |
|
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
|
适用温度 |
-28~350℃ |
||
应用规范 |
连接法兰 |
JB79-59 GB9113、 |
|
检验试验 |
JB/T 9092-99 、API598 |
主要零件材料:
零件名称 |
材质 |
|
GB |
ASTM |
|
阀体、阀盖 |
WCB |
A216-WCB |
密封圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
球体 |
1Cr18Ni9Ti |
SS 304 |
阀座、阀杆 |
2Cr13 |
A246-416 |
双头螺栓 |
35CrMoA |
A193-B7 |
产品尺寸:
公称压力 | 公称通径 | L | L1 | H | W | 重量(kg) | |||||
Mpa | mm | in | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K |
1.6 |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
32 | 1 1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
40 | 1 1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
50 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
65 | 2 1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 |

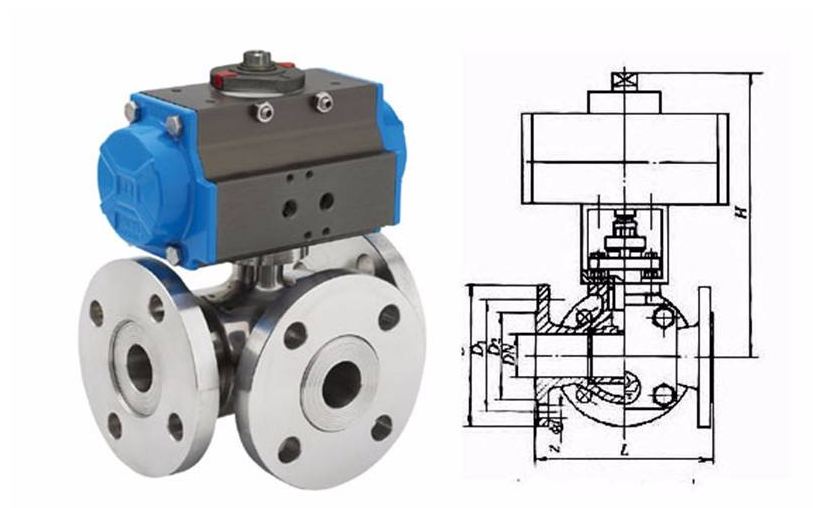

结构图:
