简介:

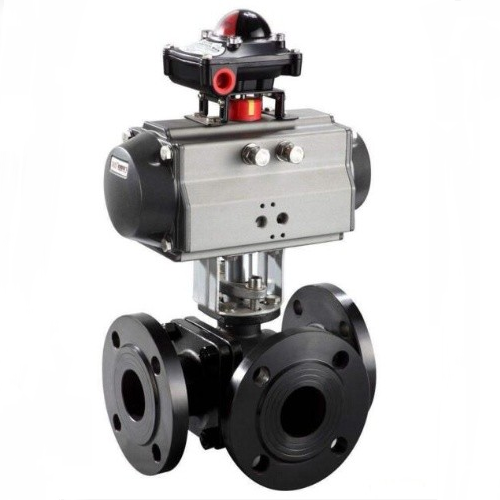

Q644F气动三通T型球阀是由气动执行器带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。球阀气动执行器采用新型AT/GT系列气动执行器,其结构获得国家实用新型,有双作用和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;大口径阀门采用AW系列气动执行器,拨叉式结构传动,结构合理,输出扭矩大。球阀分L型和T型,
范围:
Q644F气动三通T型球阀是由气动执行机构和三通阀组成,是一种旋转类切断调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。L型球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型球阀适用于介质的分流、合流或流向 切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,气动三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制。
特点:
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2,维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
3、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
4、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
5、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
6、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
性能规范:
公称压力 |
试验压力 |
||
壳体 |
高压液密封 |
低压液密封 |
|
1.6 |
2.4 |
1.76 |
0.6 |
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
CLASS150 |
3.0 |
2.2 |
|
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
|
适用温度 |
-28~350℃ |
||
应用规范 |
连接法兰 |
JB79-59 GB9113、 |
|
检验试验 |
JB/T 9092-99 、API598 |
零件材料:
序号 |
零件名称 |
材质 |
||
C |
P |
R |
||
1 |
右阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
2 |
螺母 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
3 |
垫片 |
PTFE |
PTFE |
PTFE |
4 |
螺柱 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9TI |
5 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
6 |
阀座 |
PTFE |
PTFE |
PTFE |
7 |
球体 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
8 |
阀杆 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
9 |
垫片 |
PTFE |
PTFE |
PTFE |
10 |
填料 |
PTFE |
PTFE |
PTFE |
11 |
衬套 |
PTFE |
PTFE |
PTFE |
12 |
压盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
13 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
14 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
15 |
连接支架 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
16 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
17 |
连接套 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
|
|
||
|
|
|
执行标准:
设计依据 |
GB标准 |
ANS1标准 |
设计标准 |
GB/12237 |
ANSIB16.34 |
连接法兰尺寸 |
GB/9113、JB/T79 |
ANS1B16.5 |
试验和检验 |
JB/T9002 |
AP1598 |

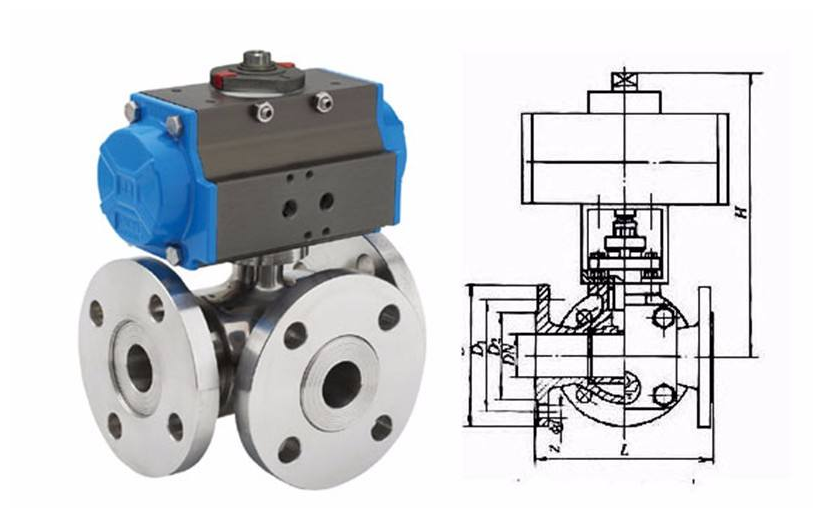

结构图:
