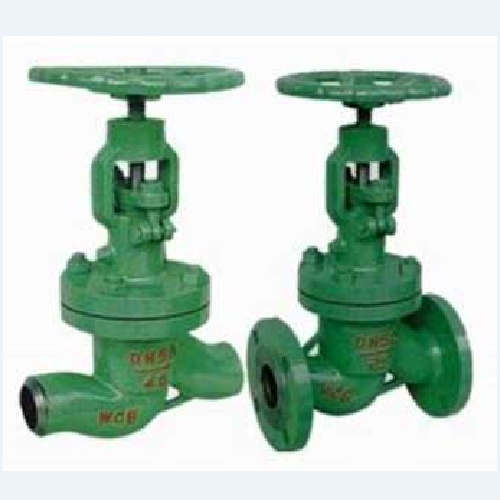

产品概述:
NKJ61H焊接真空截止阀适用于公称压力PN4.0~10.0Mpa,工作温度≤200℃的火力电站回水冷凝系统管道上,切断或接通中的介质。真空截止阀适用介质为:水、蒸汽等。密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。NKJ61H焊接真空截止阀结构简单、紧凑、检修方便,使用寿命较长。阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用膨胀材料密封,使系统与外界阻离,具有很好的系统气密性。真空截止阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。真空截止阀适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;较适用于火电厂汽机冷凝和真空负压系统,起真空阻离密封作用。
工作原理:
1.开关气路,当阀1和阀4关闭,阀2打开时,机械真空泵Ⅲ对容器I抽真空,气流流经预真空抽气管路;当阀2关闭,阀4打开时,机械泵可单独对扩散泵抽真空;当阀1和阀4同时打开时,扩散泵和机械泵可同时工作,对容器进行抽空,此时气流流经扩散泵。可见,阀门在这种操作中的作用是开关气路,改变气流的流经路线。
2.控制气流大小,调节真空度在图1中,调节阀1的阀盖开启角度,即可调节流经管路的气流量大小;关闭阀2和阀4,通过放气阀3可以给机械泵Ⅲ的入口放成大气;通过放气阀5可以调节容器内的真空度。
3.定量充气,在玻璃阀的柱塞上有个一定体积的小洞,当小洞转向右边和高压气瓶连通时,小洞中就可充满高压气体;当它转向左边和真空容器连通时,就把该体积的高压气体放进容器中去,这样就起到了定量充气的作用。
真空阀门的种类繁多,通常按阀门的职能、结构型式、驱动方式、材料和用途进行分类。
产品优点:
1、本真空截止阀按JB/T3595标准设计制造,满足电站设备配套使用要求。
2、设计了真空密封结构填料室,隔离真空可靠。
3、阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤和耐磨性。
4、法兰垫片采用复合材料,膨胀系数大,气密性能好,保证系统与大气隔离可靠。
5、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行
6、真空隔离截止阀主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用,实现零泄漏。
7、密封面之间摩擦系数小,起闭方便,而且,密封面的磨损有自动补偿功能。
8、结构简单,紧凑,检修方便,使用寿命长。
9、阀盖填料室设有真空密封机构,具有自胀押金压紧作用,并且,各连接面采用高强膨胀材料密封,使系统与大气隔离,具有很好的真空密封性能。
10、本系列阀门连接形式分为法兰连接、焊接连接两种,驱动方式为手动、电动两种。
11、该系列阀门适用于工作温度≤425℃和≤550℃,工作介质为水、空气、蒸汽的管路上,作为起闭装置。尤其适用于火电厂汽机冷凝和真空负压系统,起到真空密封隔离作用.
12、设计了真空密封结构填料室,分离真空好。
13、阀杆经调质及表面氮化处理,有良好的抗腐蚀性,不易磨损。
14、法兰垫片采用复合材料,膨胀系数大,气密性能好。
15、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封好。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。
性能规范:
产品类型 |
壳体强度试验/MPa |
上密封试验/MPa |
密封试验/MPa |
适用介质 |
适用温度/℃ |
NKJ61H-40 |
6.O |
4.4 |
4.4 |
水、蒸汽、空气 |
≤425 |
NKJ61H-64 |
96 |
7.O |
7.O |
||
NKJ61H-100 |
15.O |
11.0 |
11.O |
||
NKJ61Y-40l |
6.O |
4.4 |
4.4 |
水、蒸汽、空气 |
≤550 |
NKJ61Y-64l |
9.6 |
7.0 |
7.O |
||
NKJ61Y-1OOI |
15.O |
11.O |
11.O |
连接尺寸:
公称通径 |
公称压力 |
主要外形尺寸和连接尺寸: |
|||||||
L |
H |
D |
D0 |
D1 |
L1 |
α |
W |
||
1O |
4.0 |
130 |
245 |
36 |
11 |
18.4 |
1O |
- |
120 |
15 |
130 |
245 |
36 |
16 |
22.5 |
1O |
- |
120 |
|
20 |
150 |
265 |
44 |
21 |
28.5 |
11 |
- |
160 |
|
25 |
160 |
270 |
48 |
26 |
34.5 |
12 |
- |
200 |
|
32 |
180 |
285 |
48 |
34 |
- |
- |
37o30' |
200 |
|
40 |
200 |
320 |
55 |
40 |
- |
- |
37o30' |
240 |
|
50 |
230 |
365 |
64 |
48 |
- |
- |
37o30' |
320 |
|
65 |
290 |
41O |
82 |
66 |
- |
- |
37o30' |
300 |
|
80 |
31O |
430 |
95 |
78 |
- |
- |
37o30' |
300 |
|
100 |
350 |
470 |
117 |
1OO |
- |
- |
37o30' |
350 |
|
125 |
400 |
500 |
143 |
126 |
- |
- |
37o30' |
350 |
|
150 |
480 |
533 |
167 |
150 |
- |
- |
37o30' |
400 |

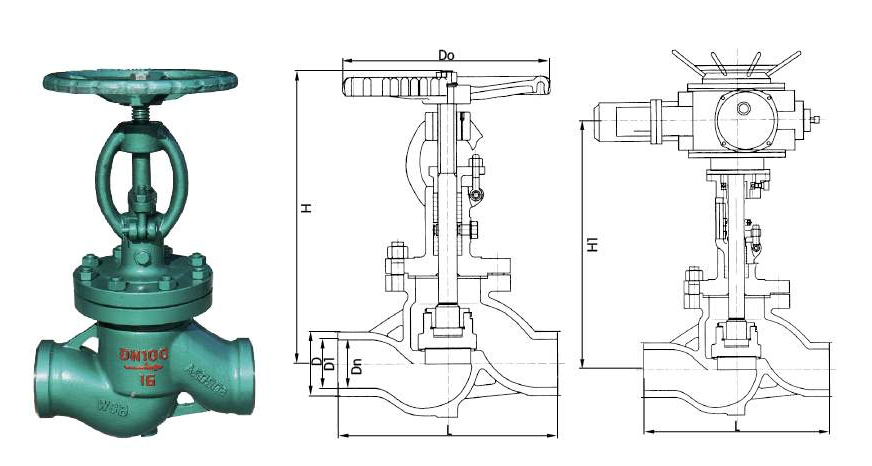

结构图:
