简介:

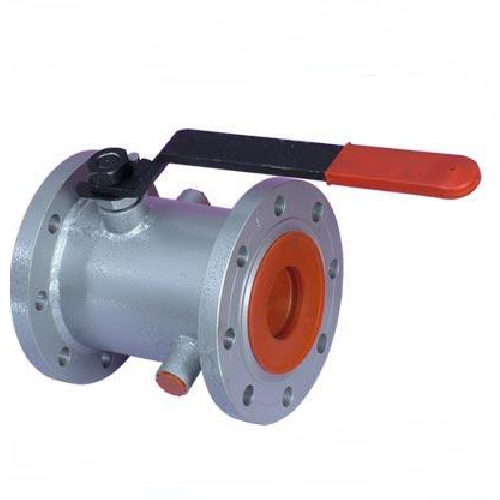

BQ41H保温球阀是保温阀中的其中一种,本产品采用了蒸汽热能夹套保温。保温球阀有保持介质温度、特性的作用,适合用于高粘度,易冷及需要在一定温度下才能流动的介质。保温球阀根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶。BQ41H保温球阀具有保温、保冷特性。按GB设计制造法兰连接按79-94标准制造用于石油、化工、冶金、制药行业。保温球阀该阀门由于采用了蒸气夹套保温。故即使外界温度降到零度以下,该阀仍操作灵活保证输油管道能断开,其优点是一般控制阀门所没有的。它是重油输送管道理想的控制阀门。BQ41F_BQ41H保温球阀在低温可以正常使用,能保持介质的正常运行,本产品广泛应用于化工、电力、石油、纺织、印染、冶金等行业。
产品性能:
保温球阀和法兰球阀属一个类型,关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭。球阀在管路中主要用来做切断、分配和改变介质的流动方向。一般水平安装。保温球阀和法兰闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀,三片式球阀,是近年来被广泛采用的一种新型阀门,此类阀门一般水平安装。
产品特点:
1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动
8.一体式阀体结构,不会因阀体间螺栓等松动而泄露。
9.夹套保温结构,具有很好的保温效果。
10.法兰有变径或不变径可选择。
主要部件材质的选择:
阀体:304 304L 316 316L A105
球体及内件:304 304L 316 316L
填料:石墨盘根
连接端尺寸:
公称通径DN |
L |
D |
D1 |
D2 |
B |
F |
Z-Φd |
2-G |
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
3/8 |
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
3/8 |
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
3/8 |
32 |
165 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
1/2 |
40 |
180 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
1/2 |
50 |
200 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
1/2 |
65 |
220 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
1/2 |
80 |
250 |
195 |
160 |
135 |
20 |
3 |
4-Φ18 |
1/2 |
100 |
280 |
215 |
180 |
155 |
20 |
3 |
4-Φ18 |
1/2 |
125 |
320 |
280 |
240 |
210 |
22 |
3 |
4-Φ23 |
1/2 |
150 |
360 |
335 |
295 |
265 |
26 |
3 |
4-Φ23 |
1/2 |
结构图:
