概述:
NKJ41H真空截止阀适用于公称压力PN4.0~10.0Mpa,工作温度≤200℃的火力电站回水冷凝系统管道上,切断或接通中的介质。适用介质为:水、蒸汽等。密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便,使用寿命长。阀盖填料室设有真空密封结构,NKJ41H真空截止阀有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。
使用事宜:
1.开关气路,当阀1和阀4关闭,阀2打开时,机械真空泵Ⅲ对容器I抽真空,气流流经预真空抽气管路;当阀2关闭,阀4打开时,机械泵可单独对扩散泵抽真空;当阀1和阀4同时打开时,扩散泵和机械泵可同时工作,对容器进行抽空,此时气流流经扩散泵。可见,阀门在这种操作中的作用是开关气路,改变气流的流经路线。
2.控制气流大小,调节真空度在图1中,调节阀1的阀盖开启角度,即可调节流经管路的气流量大小;关闭阀2和阀4,通过放气阀3可以给机械泵Ⅲ的入口放成大气;通过放气阀5可以调节容器内的真空度。
3.定量充气,在玻璃阀的柱塞上有个一定体积的小洞,当小洞转向右边和高压气瓶连通时,小洞中就可充满高压气体;当它转向左边和真空容器连通时,就把该体积的高压气体放进容器中去,这样就起到了定量充气的作用。
结构特点:
1.产品按JB/T3595标准设计制造,满足电站设备配套使用要求。
2.设计了真空密封结构填料室,隔离真空可靠。
3.阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤和耐磨性。
4.法兰垫片采用复合材料,膨胀系数大,气密性能好,保证系统与大气隔离可靠。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。
材料说明:
阀体 |
25、WCB |
Cr5Mo |
阀盖 |
25、WCB |
Cr5Mo |
支架 |
25、WCB |
Cr5Mo |
阀瓣 |
2Cr13、WCB |
Cr5Mo |
阀杆 |
2Cr13 |
38CrMoAL、25Cr2MoV |
阀座 |
25、304 |
304 |
密封环 |
膨胀柔性石墨 |
|
填料 |
膨胀柔性石墨 |
|
阀杆螺母 |
ZCuA110Fe3 |

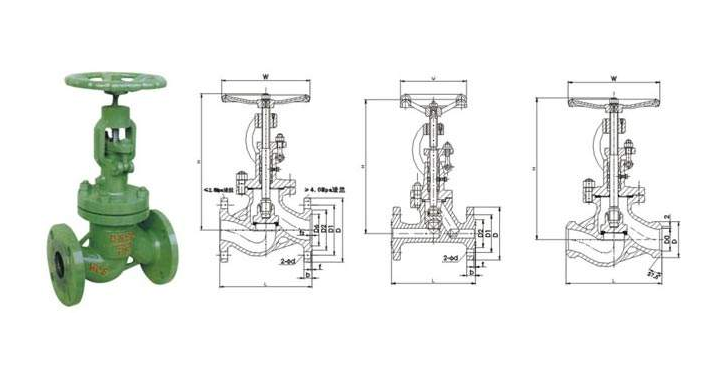

结构图:
