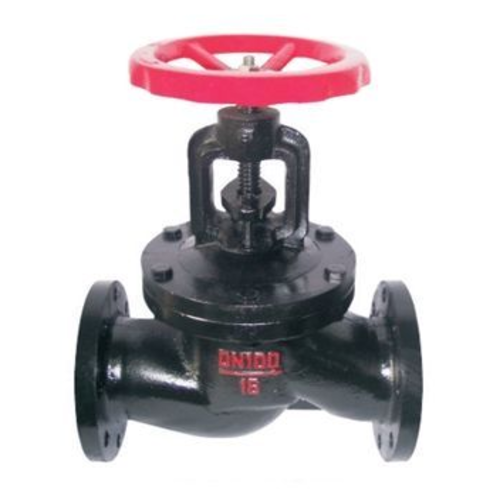

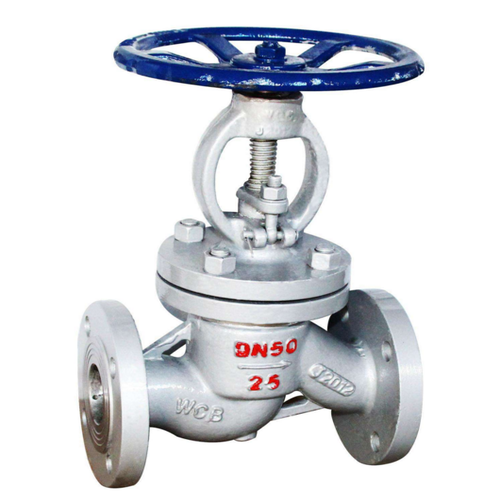

介绍:
J41H铸钢截止阀由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。J41H铸钢截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。
特点：
1、结构合理、密封可靠 ；
2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长 ；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能 ；
4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要；
5、阀芯可根据需要做承切断型和调节型。
制造规范：
设计与制造：JB/T3595
结构长度：GB/T15188.1
压力温度等级：GB/T3595
试验与检验：GB13927 JB/T9092
主要技术参数：
|
型号 |
公称压力 PN（MPa） |
试验压力PS（MPa） |
工作温度（℃） |
适用介质 |
|
|
壳体 |
密封 |
||||
|
J41H-16C |
1.6 |
2.4 |
1.76 |
≤425 |
水 蒸汽 油品 |
|
J41H-25C |
2.5 |
3.75 |
2.75 |
||
|
J41H-40C |
4.0 |
6.0 |
4.40 |
||
|
J41H-64C |
6.4 |
9.6 |
7.04 |
||
|
J41H-100C |
10.0 |
15.0 |
11.0 |
||
|
J41H-160C |
16.0 |
24.0 |
17.6 |
||
主要零部件材料：
|
零件名称 |
材料 |
零件名称 |
材料 |
|
阀体、阀盖 |
碳钢 |
阀杆螺母 |
锡青铜 |
|
阀杆 |
铬不锈钢 |
填料 |
石墨 |
|
阀瓣、阀座 |
铬不锈钢 |
手轮 |
球墨铸铁 |
主要外形尺寸见下表：
|
公称通径DN（mm） |
1.6MPa |
||||||
|
L |
H |
H1 |
D |
D1 |
D2 |
D0 |
|
|
15 |
130 |
233 |
241 |
95 |
65 |
45 |
120 |
|
20 |
150 |
275 |
285 |
105 |
75 |
55 |
140 |
|
25 |
160 |
285 |
300 |
115 |
85 |
65 |
160 |
|
32 |
190 |
302 |
327 |
135 |
100 |
78 |
160 |
|
40 |
200 |
355 |
385 |
145 |
110 |
85 |
200 |
|
50 |
230 |
373 |
391 |
160 |
125 |
100 |
240 |
|
65 |
290 |
408 |
433 |
180 |
145 |
120 |
280 |
|
80 |
310 |
436 |
468 |
195 |
160 |
135 |
320 |
|
100 |
350 |
480 |
520 |
215 |
180 |
155 |
360 |
|
125 |
400 |
558 |
608 |
245 |
210 |
185 |
400 |
|
150 |
480 |
611 |
692 |
280 |
240 |
210 |
400 |
|
200 |
600 |
721 |
806 |
335 |
295 |
265 |
400 |
|
250 |
730 |
791 |
860 |
405 |
355 |
320 |
450 |
|
300 |
850 |
935 |
1020 |
460 |
410 |
375 |
530 |

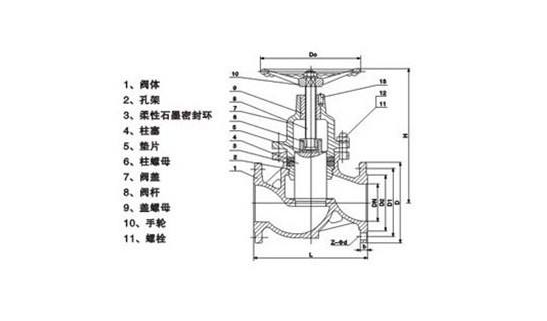

结构图：
