介绍：
J41N燃气截止阀采用成形聚四氟乙烯/柔性石墨作为密封填料，由填料压盖提供初始密封，当发生磨损引起的动密封泄漏时，可用填料压盖螺母进行调整，适用于大多数高中压非腐蚀性流体输送场合。J41N燃气截止阀使用于城市液化气石油气贮备站,也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截的启闭装置.燃气截止阀操作原理和结构说明
特点：
1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到高点上密封起作用。
2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用
3、本阀门采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好.
设计参数：
设计、制造：GB/T12235-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN300mm
公称压力：PN1.6、2.5、4.0MP。

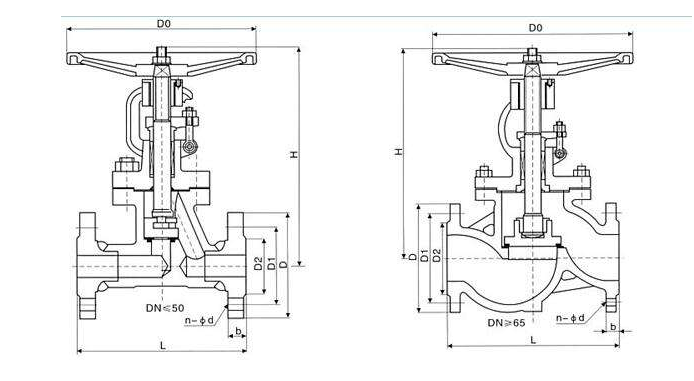

结构图：
