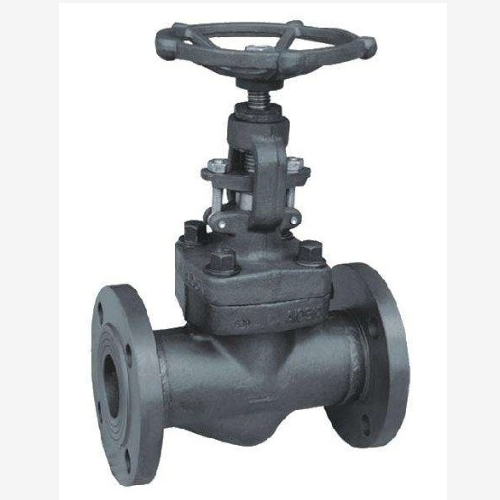

简介:
J41H锻钢截止阀有三种阀盖设计形式。种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片 316夹柔性石墨制造密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。J41H锻钢截止阀有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。
说明特征:
截止阀的设计与制造符合 APl602,BS53 52和ASME B16.34。检验与测试按APl598,标记按MSS-SP-25。
采用以下结构
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖;螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合 ASME B16.11
螺纹连接端 (NPT)符合ANSl/SME B1.20.1
阀瓣可变换为节流型、针型、球型和止回阀
结构与特点:
1.高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。
2.管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。
3.小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。
4.有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm 的管路上。
5.合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。
6.氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。
7.城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止、平衡阀或柱塞阀,如公称通经小于150mm的管路上。
标准规范:
设计制造标准:GB/T12235、APl602、BS5352、ASME B16.34。
结构长度标准:GB/T 12221-2005
连接端标准:承插端符合ASME B16.11,螺纹端符合ASME B1.20.1
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008、APl598
外形尺寸:
NPS |
缩径 |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
/ |
|
全径 |
/ |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
||
L |
79 |
79 |
92 |
11 1 |
120 |
152 |
l72 |
200 |
||
H(开OPEN) |
l66 |
1 66 |
171 |
207 |
240 |
258 |
330 |
355 |
||
W |
100 |
1 00 |
l 00 |
1 25 |
160 |
160 |
180 |
200 |
||
重量 |
螺栓式 |
1 9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
l4 6 |
|
焊接式 |
1 7 |
l 7 |
1 9 |
3 3 |
5 2 |
6 8 |
l0.6 |
13 8 |
||
|
|
|
|
|
|
|
|
|
|
|
主要零件材料:
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
TypeA105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
1 |
阀体 |
A105 |
A182 F22 |
A182 F304 F304(L) |
A182 F316(L) |
2 |
阀瓣 |
A276420 |
A276 304 |
A276 304(L) |
A276 F316(L) |
3 |
阀杆 |
A182 F6 |
A182 F304 |
Al82 F304(L) |
A182 F316(L) |
4 |
垫片 |
3 l 6夹柔性石墨 |
3l6夹SS+PTFE |
||
5 |
阀盖 |
A105 |
A276 304 |
A276 304(L) |
A276 316(L) |
6 |
阀盖螺栓 |
A193 B7 |
A193 B16 |
A19388 |
A193 B8M |
7 |
圆柱销 |
A276420 |
|
|
|
8 |
填料压套 |
A276410 |
A182 F304(L) |
A182 F316(L) |
|
9 |
活节螺栓 |
A193 B7 |
A193816 |
A193 B8 |
A193 B8M |

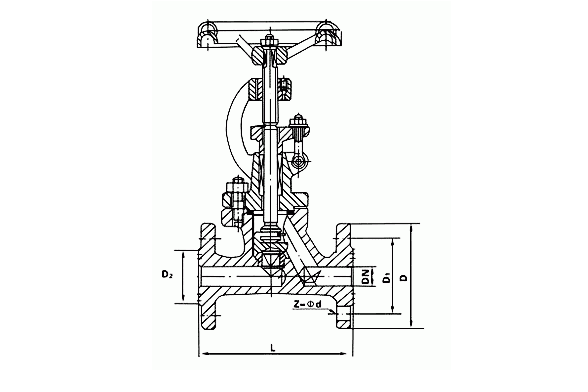

结构图:
